Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) Pilot
Страница 104
104
Функция
PLANE (
оп
ц
и
я
П
О
1)
Дефиниция угла Эйлера (PLANE EULER)
8
СПЕЦИАЛЬНЫЕ ФУНКЦИИ УЧПУ набрать
8
НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ, PLANE EULER набрать
8

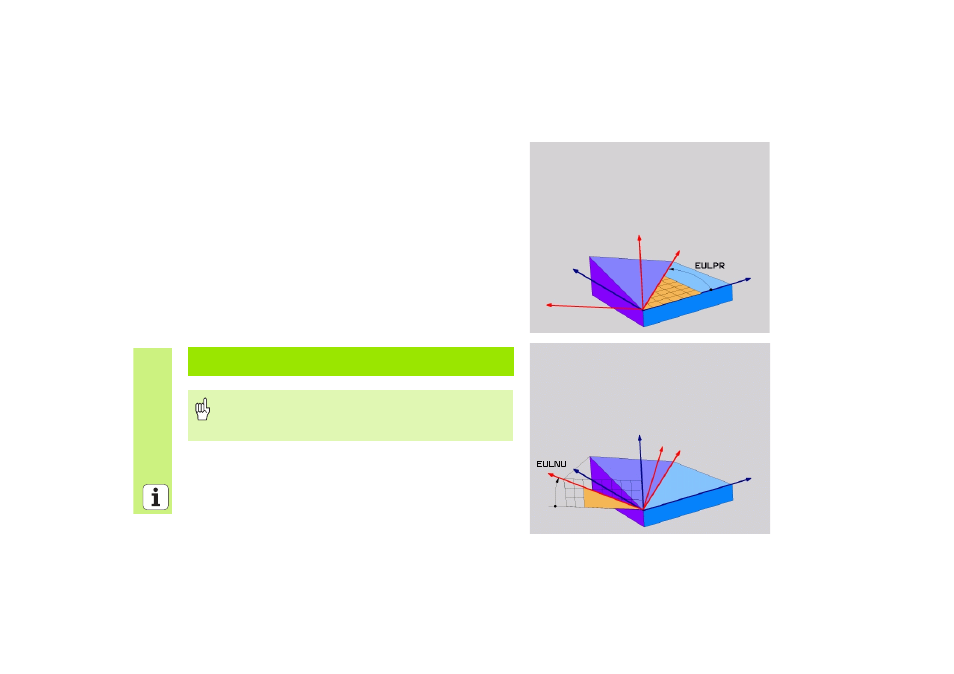

Угол повор. главная плоскость координат?: угол поворота
EULPR вокруг оси Z (смотри рисунок справа вверху)
8
Угол наклона оси инструментов?: угол наклона EULNUT
системы координат вокруг смещенной на угол прецесии оси X
(смотри рисунок справа внизу)
8
ROT-угол наклон. плоскости?: поворот EULROT наклоненной
системы координат вокруг наклоненной оси Z (соответствует по
смыслу вращению с помощью цикла 10 ПОВОРОТ). С помощью
угла вращения можете простым способом определить
направление оси X на наклоненной плоскости обработки
8
Дальше с помощью свойств позиционирования (смотри
“Автоматическое поворочивание (MOVE/STAY/TURN)” на
5 PLANE EULER EULPR+45 EULNU20 EULROT22 MOVE ABST
10 F500
Обратите внимание перед программированием
Последовательность поворотов действует независимо
от активной оси инструмента.
