11
Основы

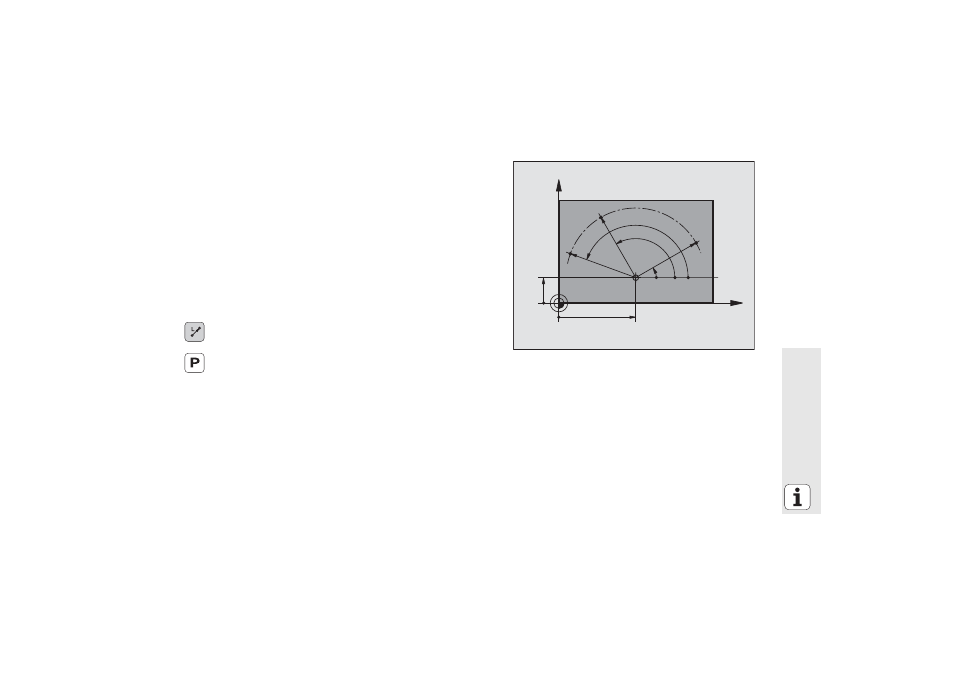

Полярные координаты
Размерные данные в полярных координатах относятся к полюсу CC.
Позиция
определяется на рабочей плоскости с помощью:
радиуса полярных координат PR = расстояние позиции от полюса
CC
угла полярных координат PA = угол между базовой осью угла и
отрезком CC – PR
Инкрементные размерные данные
Инкрементные размерные данные в полярных координатах
относятся к последней программированной позиции.
Программирование полярных координат
8
выбор функции траектории
8
нажать клавишу Р
8
отвечать на вопросы диалога
X
Y
0°
30
10
CC
PR
PA
1
PA
2
PR
PR
PA
3
