Циклы
дл
я
изготовлен
ия
отверстий
и
резьбы

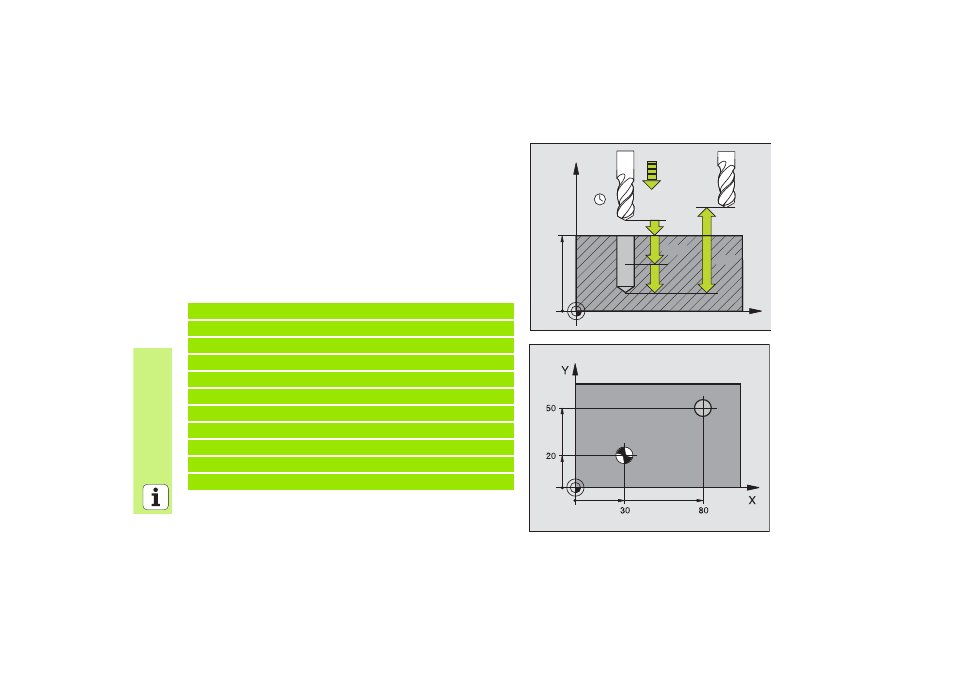

СВЕРЛЕНИЕ (цикл 200)
8
CYCL DEF: выбор цикла 200 СВЕРЛЕНИЕ
8
безопасное расстояние: Q200
8
глубина: расстояние поверхности загатовки – дна сверления:
Q201
8
подача врезания: Q206
8
глубина врезания: Q202
8
время перерыва вверху: Q210
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
8
время перерыва внизу: Q211
11 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОџНИЕ
Q201=-15
;ГЛУБИНА
Q206=250
;ПОДАчА НА ГЛУБИНУ
Q202=5
;ГЛУБИНА ВРЕЗАНИџ
Q210=0
;ВРЕМџ ПРЕБЫВАНИџ ВВЕРХУ
Q203=+20
;КООРД.ПОВЕРХНОСТИ
Q204=100
;2. БЕЗОПАСНОЕ РАССТОџНИЕ
Q211=0.1
;ВРЕМџ ПЕРЕРЫВА ВНИЗУ
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
