69
Ка
рманы
, цап
ф
ы
и
кан
авк
и

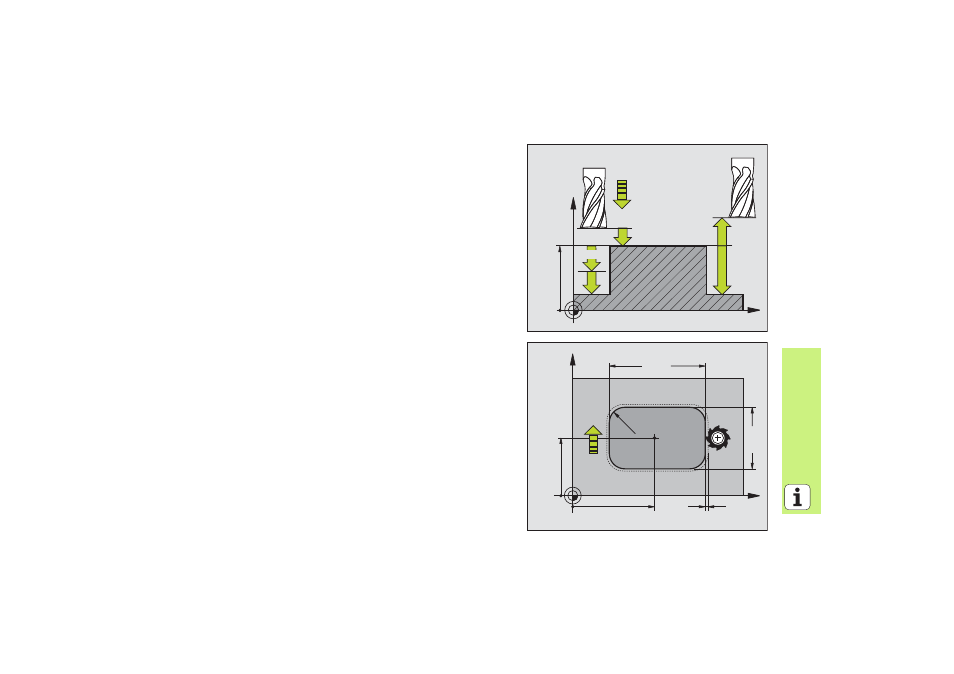

ЧИСТОВАЯ ОБРАБОТКА ЦАПФ (цикл 213)
8
CYCL DEF: набрать цикл 213 ЧИСТОВАЯ ОБРАБОТКА ЦАПФЫ
8
безопасное расстояние: Q200
8
глубина: расстояние поверхности загатовки – дна цапфы: Q201
8
подача врезания: Q206
8
глубина врезания: Q202
8
подача фрезерования: Q207
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
8
середина 1-ой оси: Q216
8
середина 2-ой оси: Q217
8
1. длина бока: Q218
8
2. длина бока: Q219
8
радиус угла: Q220
8
припуск 1.оси: Q221
УЧПУ предпозиционирует инструмент автоматически по оси
инструмнтов и на плоскости обработки. В случае глубины врезания
больше или равной глубине инструмент перемещается одним ходом
на глубину.
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
