Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) Pilot
Страница 105
105
Функция
PLANE (
оп
ц
и
я
П
О
1)
Дефиниция вектора (PLANE VECTOR)
8
СПЕЦИАЛЬНЫЕ ФУНКЦИИ УЧПУ набрать
8
НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ, PLANE VECTOR набрать
8

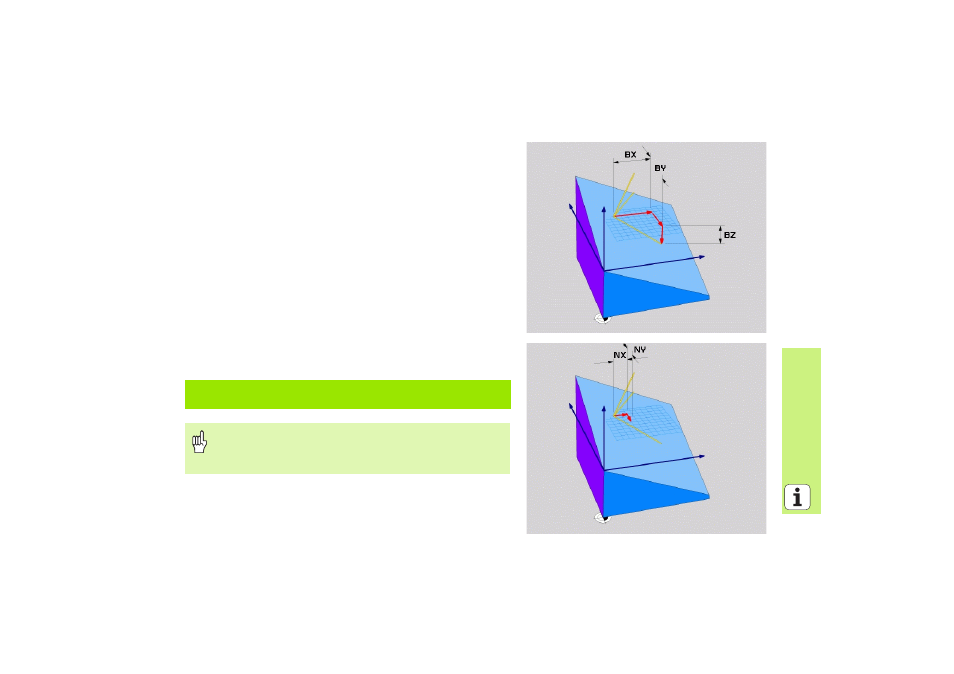

X-компонент базисного вектора?: X-компонент BX базисного
вектора B (смотри рисунок справа вверху)
8
Y-компонент базисного вектора?: Y-компонент BY базисного
вектора B (смотри рисунок справа вверху)
8
Z-компонент базисного вектора?: Z-компонент BZ базисного
вектора B (смотри рисунок справа вверху)
8
X-компонент вектора нормали?: X-компонент NX базисного
вектора N (смотри рисунок справа внизу)
8
Y-компонент вектора нормали?: Y-компонент NY базисного
вектора N (смотри рисунок справа внизу)
8
Z-компонент вектора нормали?: Z-компонент NZ вектора
нормали N
8
Дальше с помощью свойств позиционирования (смотри
“Автоматическое поворочивание (MOVE/STAY/TURN)” на
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 MOVE ABST10 F500
Обратите внимание перед программированием
УЧПУ расчитывает внутреннее нормированные векторы
из введенных значений.
