31

Свободное

прогр

аммирование

ко

нтур

а

Свободное программирование

контура СК (нем.FK)

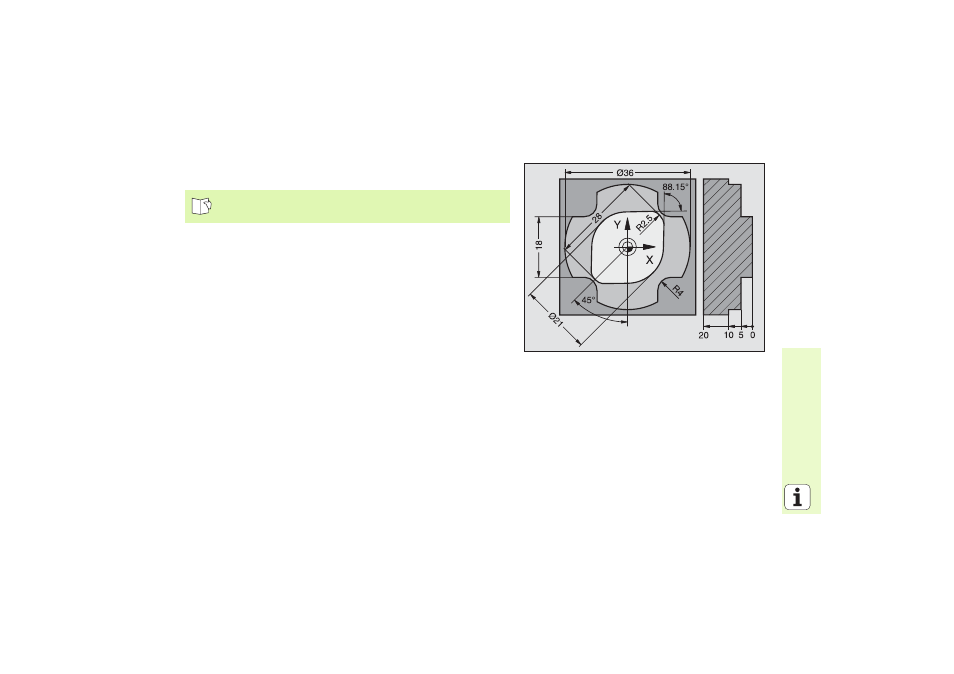

Если на чертеже отсутствуют координаты конечной точки или

чертежи содержат данные, не разрешающие записи с помощью

соответственных серых клавишей функций траектории, то

используется тогда «Свободное программированиеКонтура СК»

(нем. FK).

Вводимые данные для элемента контура:

„

известные координаты конечной точки

„

вспомогательные точки на элементе контура

„

вспомогательные точки вблизи элемента контура

„

относительное отношение к другому элементу контура

„

данные направления (угол) / данные положения

„

данные траектории контура

Правильное использование СК-программирования:

„

все элементы контура должны лежать на плоскости обработки

„

ввод всех распологаемых данных элемента контура

„

при смешивании стандартных кадров и кадров СК следует

одназначно определить каждый участок, программированный с

помощью СК. только тогда УЧПУ разрешает ввод стандартных

функций траектории.

Смотри «Движение по траектории – Свободное

программирование контура СK»
