Функция
PLANE (
оп
ц
и
я
П
О
1)

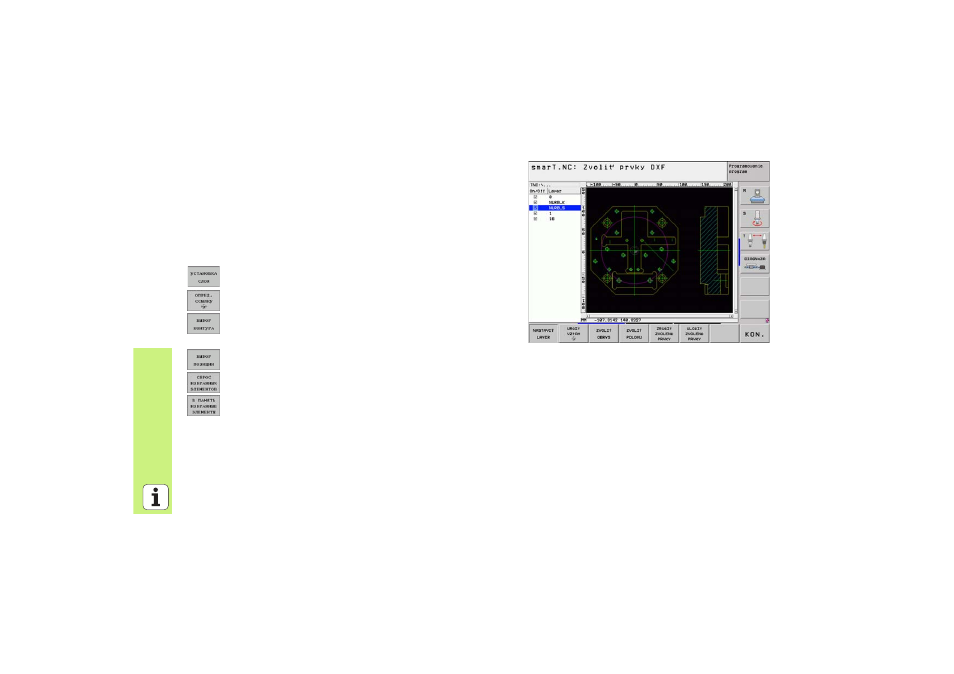

Переработка данных DXF (опция программного обеспечения)
Созданные в системе CАПР файлы DXF можете открыть прямо в
УЧПУ, для извлечения контуров или позиций обработки а также
сохранения этих в качестве программ с диалогом открытым текстом
или в качестве файлов пунктов.
Получаемые путем селекции контура программы с диалогом
открытым текстом отрабатываются также на управлениях УЧПУ
старших моделей, так как программы с диалогом открытым текстом
содержат только L- и CC-/CP-кадры.
8
высвечивать и маскировать слои DXF, только для
индикации особо важных данных чертежа
8
смещение нулевой точки чертежа файла DXF на
целеобразную позицию на загатовке
8
активировать режим выбора контура. Разделение,
сокращение или удлинение контура является
возможным
8
активировать режим выбора позиций обработки.
Позиции загружать нажатием клавиши мыши
8
сброс раньше избранных контуров или позиций
8
сохранение в памяти избранных контуров или позиций в
отдельном файле
