87

Циклы

дл

я

фре

зерова

н

ия

поверх

ностей

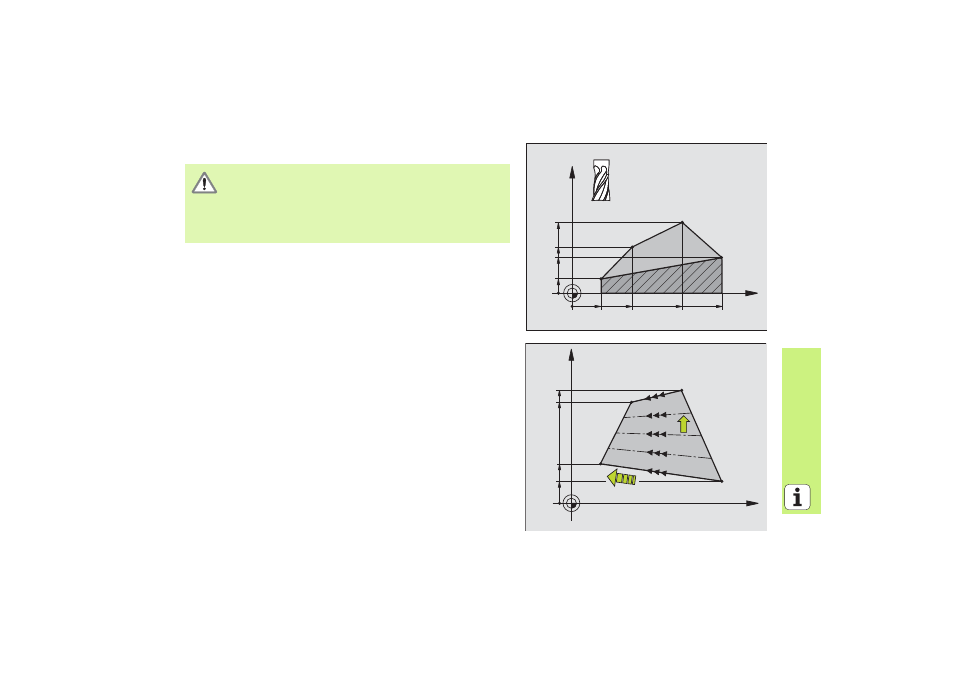

ОСНОВНАЯ ПОВЕРХНОСТЬ (цикл 231)

8

CYCL DEF: выбор цикла 231 ОСНОВНАЯ ПОВЕРХНОСТЬ

8

точка старта 1-ой оси: Q225

8

точка старта 2-ой оси: Q226

8

точка старта 3-ой оси: Q227

8

2. точка 1-ой оси: Q228

8

2. точка 2-ой оси: Q229

8

2. точка 3-ой оси: Q230

8

3. точка 1-ой оси: Q232

8

3. точка 2-ой оси: Q232

8

3. точка 3-ой оси: Q233

8

4. точка 1-ой оси: Q234

8

4. точка 2-ой оси: Q235

8

4. точка 3-ой оси: Q236

8

колинчество проходов: Q240

8

подача фрезерования: Q207

УЧПУ позиционирует инструмент – исходя с актуальной

позиции – сначала на плоскости обработки и затем на

оси инструмента в точке старта (точка 1). Так

предпозиционировать инструмент, чтобы не наступило

столкновение с загатовкой или зажимными

приспособлениями!

X

Z

Q236

Q233
Q227

Q230

Q228

Q225

Q234

Q231

X

Y

Q229

Q207

N = Q240

Q226

Q232

Q235
