Циклы
дл
я
изготовлен
ия
отверстий
и
резьбы

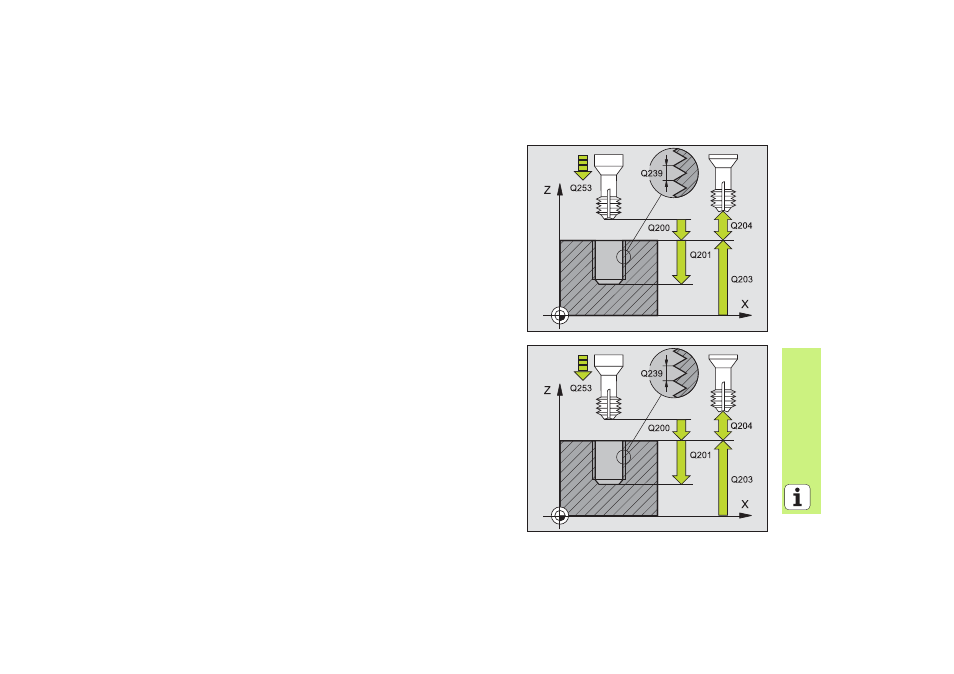

HELIX-ФРЕЗЕРОВАНИЕ ПО ВИНТОВОЙ ЛИНИИ
(цикл 265)
8
предпозиционирование в центре отверстия с R0
8
CYCL DEF: выбор цикла 265 ФРЕЗРОВАНИЕ РЕЗЬБЫ
СВЕРЛЕНИЕМ ПО ЛИНИИ ХЕЛИКС
8
заданный диаметр резьбы: Q335
8
шаг резьбы: Q239
знак числа определяет правую или левую резьбу:
правая резьба: +
левая резьба: -
8
глубина резьбы: расстояние между поверхностью загатовки и
концом резьбы: Q201
8
подача предпозиционирования: Q253
8
глубина зенкования торец: Q358
8
смещение зенкования торцовое: Q359
8
операция зенкования: Q360
8
глубина врезания: Q202
8
безопасное расстояние: Q200
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
8
подача зенкерования: Q254
8
подача фрезерования: Q207
