Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) Pilot
Страница 52
52
Циклы
дл
я
изготовлен
ия
отверстий
и
резьбы

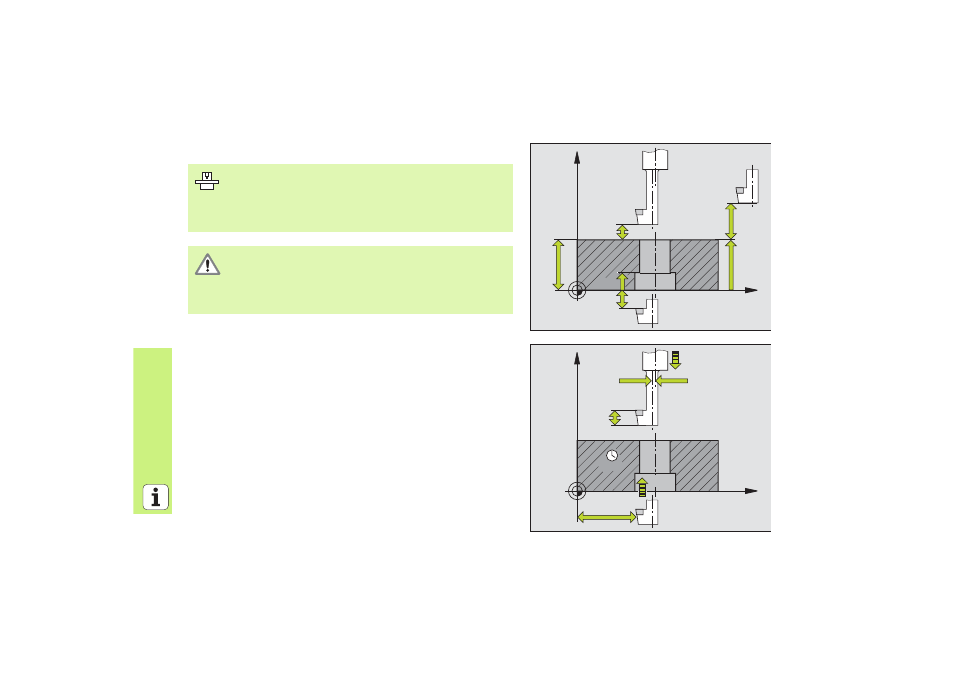

ВОЗВРАТНОЕ ЗЕНКОВАНИЕ (цикл 204)
8
CYCL DEF: набрать цикл 204 ВОЗВРАТНОЕ ЗЕНКОВАНИЕ
8
безопасное расстояние: Q200
8
зенкование глубины: Q249
8
толщина материала: Q250
8
размер эксцентрика: Q251
8
высота кромки: Q252
8
подача предпозиционирования: Q253
8
подача зенкерования: Q254
8
время перерыва на оснавании зенковки: Q255
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
8
направление выхода из материала (0/1/2/3/4): Q214
8
угол для ориентации шпинделя: Q336
Станок и УЧПУ должны быть подготовлены
производителем станков для цикла ВОЗРАТНОЕ
ЗЕНКОВАНИЕ!
Отработка осуществляется с помощью
регулированного шпинделя!
Опасность столкновения! Так выбирать направление
выхода из материала, чтобы инструмент смещался от
дна отверстия!
Использовать цикл только с применением борштанги
заднего хода!
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
