Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) Pilot
Страница 56
56
Циклы
дл
я
изготовлен
ия
отверстий
и
резьбы

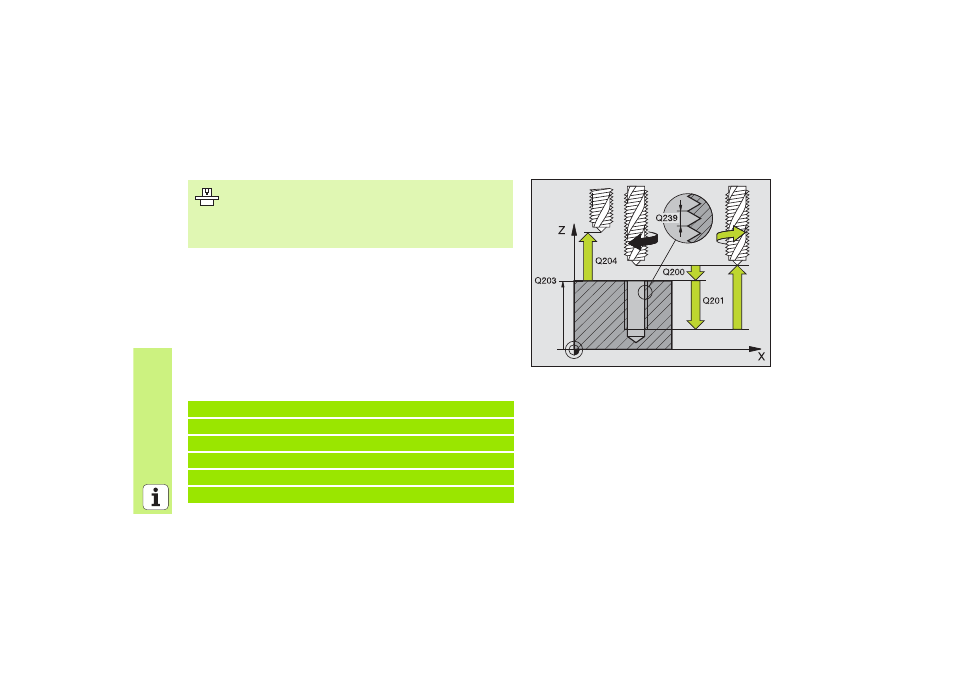

НАРЕЗАНИЕ ВНУТРЕННЕЙ РЕЗЬБЫ GS НОВОЕ (цикл 207) без уравнивающего
патрона
8
CYCL DEF: набрать цикл 207 НАРЕЗАНИЕ ВНУТРЕННОЙ
РЕЗЬБЫ GS НОВОЕ
8
безопасное расстояние: Q200
8
глубина сверления: длина резьбы = расстояние между
поверхностью загатовки и концом резьбы: Q201
8
шаг резьбы: Q239
знак числа определяет правую или левую резьбу:
правая резьба: +
левая резьба: -
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
Станок и УЧПУ должны быть подготовлены
производителем станков для цикла нарезания
внутренной резьбы без уравнивающего патрона!
Отработка осуществляется с помощью
регулированного шпинделя!
26 CYCL DEF 207 НАР.ВНУТРЕННЕЙ РЕЗЬБЫ НОВОЕ GS
Q200=2
;БЕЗОПАСНОЕ РАССТОџНИЕ
Q201=-20
;ГЛУБИНА
Q239=+1
;ШАГ РЕЗЬБЫ
Q203=+25
;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ РАССТОџНИЕ
