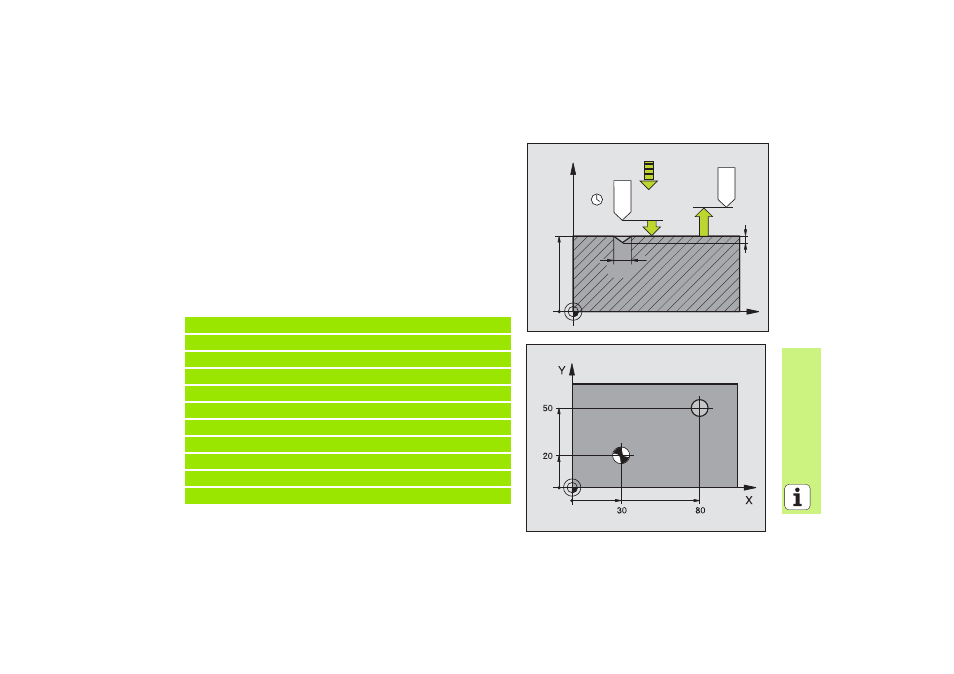

ЦЕНТРОВАНИЕ (цикл 240)
8
CYCL DEF: выбор цикла 400 ЦЕНТРИРОВАТЬ
8
безопасное расстояние: Q200
8
выбор глубина/диаметр: определить, следует ли центровать на
диаметр или на глубину: Q343
8
глубина: расстояние поверхности загатовки – дна сверления:
Q201
8
диаметр: знак числа определяет направление работы: Q344
8
подача врезания: Q206
8
время перерыва внизу: Q211
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
11 CYCL DEF 240 ЦЕНТРОВАНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОџНИЕ
Q343=1
;ВЫБОР ГЛУБИНА/ДИАМ
Q201=+0
;ГЛУБИНА
Q344=-10
;ДИАМЕТР
Q206=250
;ПОДАчА НА ГЛУБИНУ
Q211=0
;ВРЕМџ ПЕРЕРЫВА ВНИЗУ
Q203=+20
;КООРД.ПОВЕРХНОСТИ
Q204=100
;2. БЕЗОПАСНОЕ РАССТОџНИЕ
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q210
Q203
Q204
Q344
