Дефиниция проекционного угла
(PLANE PROJECTED)
8
СПЕЦИАЛЬНЫЕ ФУНКЦИИ УЧПУ набрать
8
НАКЛОН ПЛОСКОСТИ ОБРАБОТКИ, PLANE PROJECTED
набрать
8

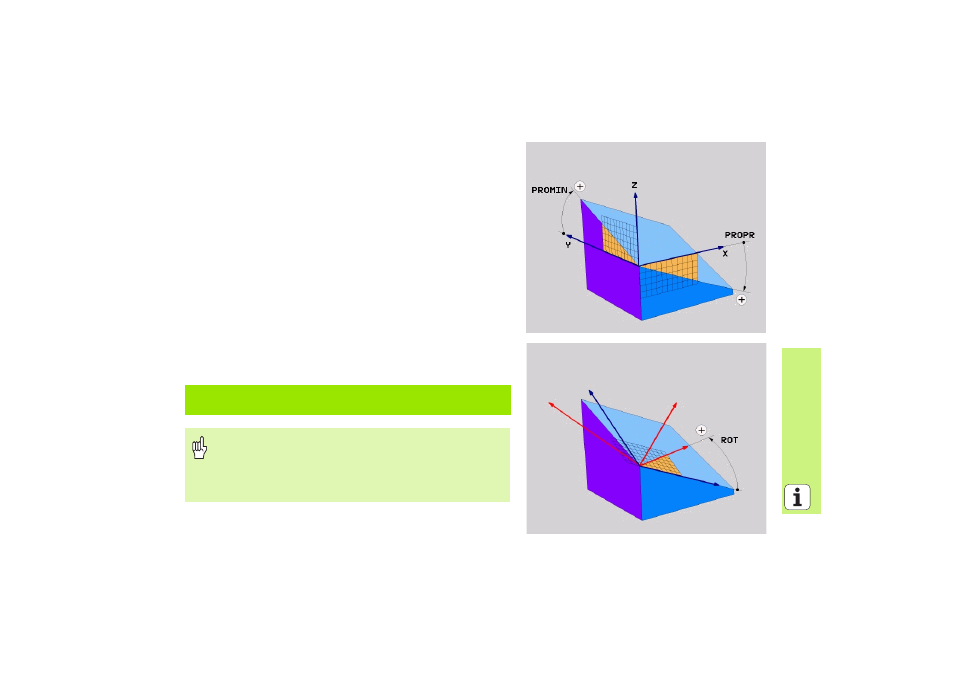

Проек.-угол 1. плоскости координат?: проецированный угол
наклоненной плоскости обработки на 1. плоскость координат
постояноой системы координат станка (смотри рисунок справа
вверху)
8
Проек.-угол 2. плоскости координат?: проецированный угол
плоскости обработки на 2. плоскость координат постояноой
системы координат станка (смотри рисунок справа вверху)
8
ROT-угол наклон. плоскости?: поворот наклоненной системы
координат вокруг наклоненной оси инструмента (соответствует
по смыслу вращению с помощью цикла 10 ПОВОРОТ, смотри
рисунок справа внизу).
8
Дальше с помощью свойств позиционирования (смотри
“Автоматическое поворочивание (MOVE/STAY/TURN)” на
5 PLANE PROJECTED PROPR+24 PROMIN+24 PROROT+30 MO
VE ABST10 F500
Обратите внимание перед программированием
Проекционные углы можете использовать только тогда,
если надо обрабатывать прямоугольный
параллелепипед. В другом случае возникают искажения
на обрабатываемой детали.
