60
Циклы
дл
я
изготовлен
ия
отверстий
и
резьбы

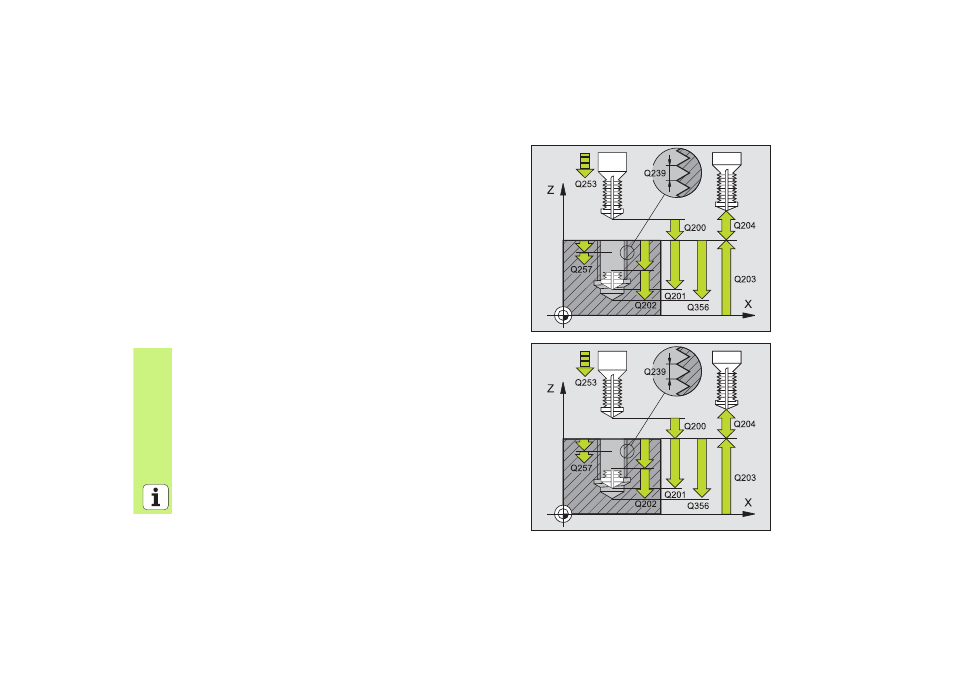

ФРЕЗЕРОВАНИЕ РЕЗЬБЫ ПО ВИНТОВОЙ ЛИНИИ
(цикл 264)
8
предпозиционирование в центре отверстия с R0
8
CYCL DEF: выбор цикла 264 ФРЕЗРОВАНИЕ РЕЗЬБЫ СВЕРЛЕНИЕМ
8
заданный диаметр резьбы: Q335
8
шаг резьбы: Q239
знак числа определяет правую или левую резьбу:
правая резьба: +
левая резьба: -
8
глубина резьбы: расстояние между поверхностью загатовки и
концом резьбы: Q201
8
глубина сверления: расстояние поверхности загатовки – дна
сверления: Q356
8
подача предпозиционирования: Q253
8
вид фрезерования: Q351
попутное: +1
встречное: -1
8
глубина врезания: Q202
8
расстояние опережения вверху: Q258
8
глубина сверления до ломания стружки: Q257
8
возврат при ломании стружки: Q256
8
время перерыва внизу: Q211
8
глубина зенкования торец: Q358
8
смещение зенкования торцовое: Q359
8
безопасное расстояние: Q200
8
коорд. поверхности загатовки: Q203
8
2. безопасное расстояние: Q204
8
подача врезания на глубину: Q206
8
подача фрезерования: Q207
