ND 1200 QUADRA-CHEK
95
2.3
Настройки
программног
о
обе
с
пе
чения
U
Выделите поле выбора "Тип", а затем с помощью Softkey
задайте тип выходного сигнала датчика.
U
Выделите поле выбора "Реф.метки", а затем с помощью Softkey
СПИСОК выберите тип референтной метки. Когда Вы выбрали
тип нужной референтной метки, нажмите кнопку ENTER.
Поле "Смещ.стан.0" (смещение ноля станка) используется редко.
В нем задается смещение ноля станка с помощью пресечения
референтной метки измерительного датчика.
Заданные пользователем ноли станка используются редко, т.к.
точки привязки определяются всегда перед провдением
измерений.
U
Для того, чтобы задать ноль станка вручную, выделите поле
"Смещ.стан.0" и рассчитайте расстояние по следующе
формуле: Смещ.стан.0 = отображаемое значение/разрешение
датчика.
Референтные метки используются, если позднее
будет применяться компенсация сегментной линейной
и нелинейной погрешностей (SLEC и NLEC).
Компенсация погрешностей подробно описывается
далее в этой главе.

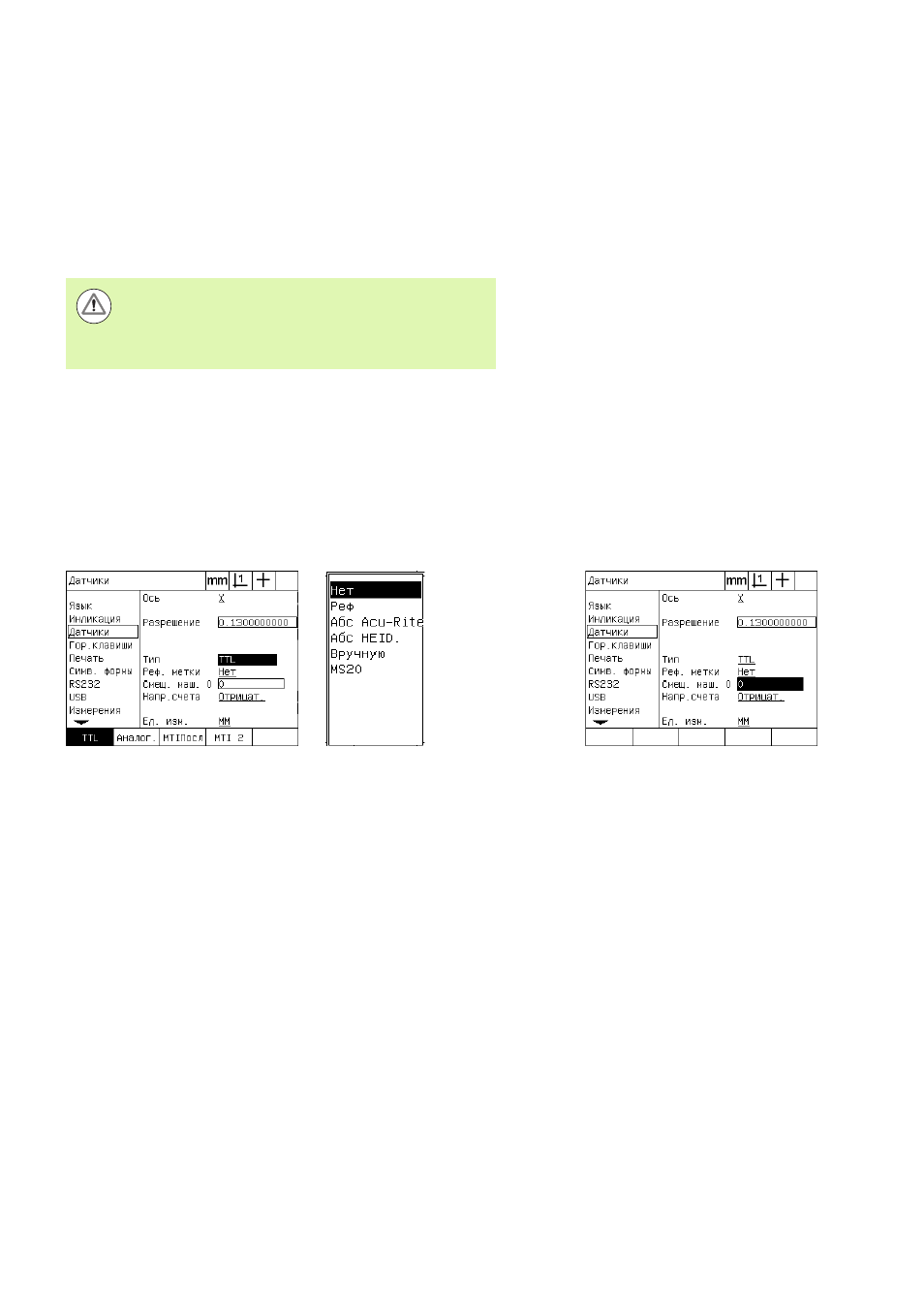

Выбор типа датчика
Выбор типа реф. метки датчика из
списка
Ввод смещения ноля станка, если
необходимо
