50
1 Управление
1.5
Задание
эл
ем
ен
то
в
ко
н
тур
а

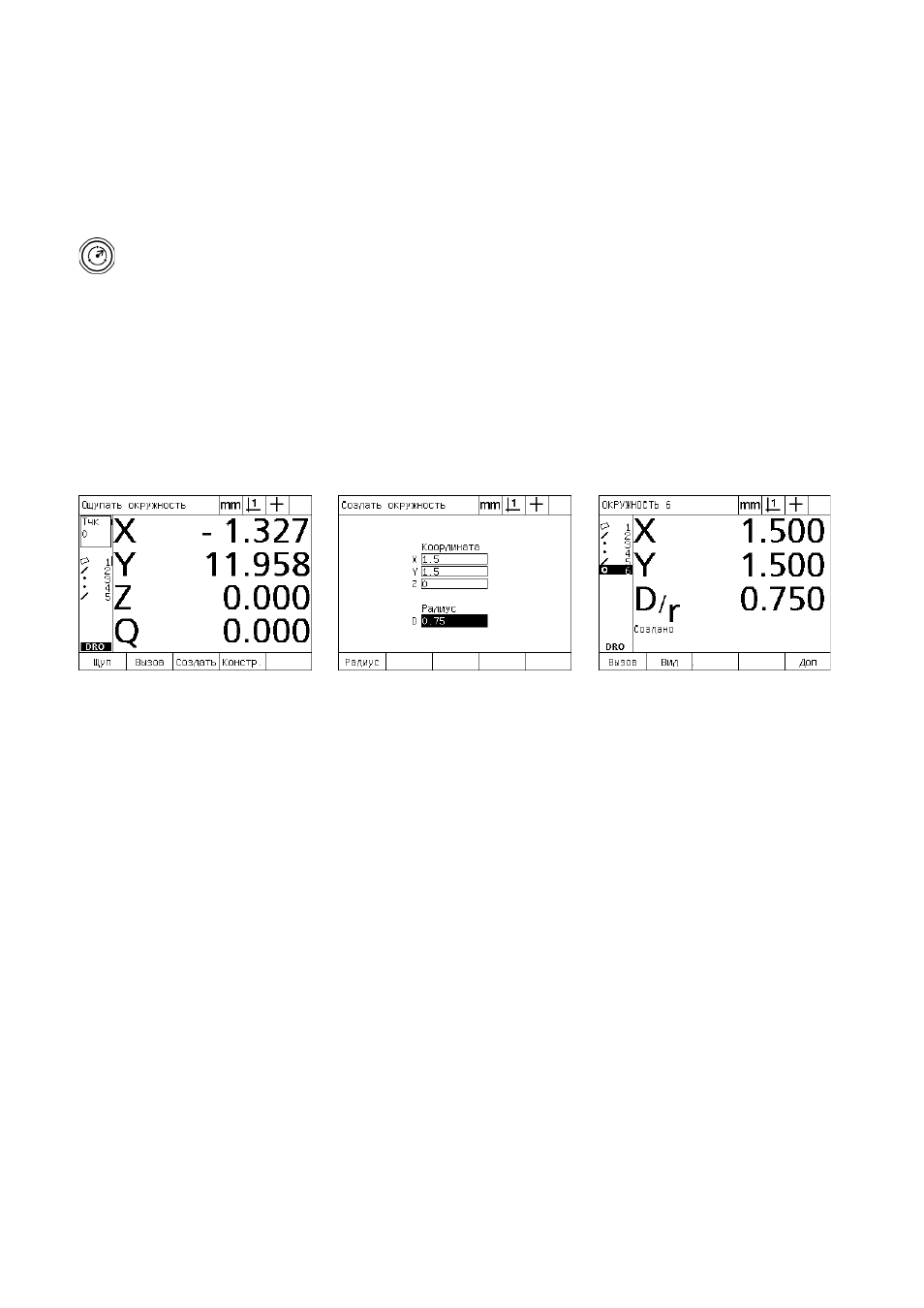

Пример задания элемента контура
В этом примере задается окружность:
U
Нажмите кнопку ИЗМЕРЕНИЕ. В данном примере
это кнопка ИЗМЕРЕНИЯ ОКРУЖНОСТИ после
нажатия которой откроется форма измерения
окружности.
U
Нажмите Softkey СОЗДАТЬ, чтобы отобразить
форму ввода данных. В этом примере
отображается форма задания окружности.
U
Введите желаемые параметры элемента контура.
В данном примере это координаты центра
окружности и ее диамер (радиус), которые
вводятся в поля X, Y, Z и D.
U
Нажмите кнопку FINISH. Новый элемент контура
отобразится на экране и добавится в список
элементов.
Нажата кнопка ИЗМЕРЕНИЕ
ОКРУЖНОСТИ
Ввод координат центра окружности и
ее диаметра
Новая окружность появляется в
списке
