2 Монтаж, настройка и технические характеристики
2.3
Настройки
программног
о
обе
с
пе
чения
Компенсация нелинейной погрешности путем измерения
точек на калибровочной сетке
U
Расположите концевую меру вдоль оси;
U
Расположите концевую меру как можно ближе к оси, а затем
выровняйте ее, как описано в 1 главе (смотри "Выравнивание
детали по оси измерения" на странице 36).
U
Создайте относительную точку привязки, измерив точку 1.1
калибровочной сетки и нажмите клавиши ОСЕЙ X и Y, чтобы
обнулить точку.
U
Когда перекрестие еще находится над точкой 1.1 (точкой
привязки), откройте раздел меню "Комп.нелин." Выделите поля
ввода "Размер сетки Y" и "Размер сетки X" и введите количество
точек калибровочной сетки по осям. В данно примере для того,
чтобы описать сетку 3 X 3 необходимо ввести 3 точки по оси X и
3 по оси Y.
U
Выделите поля "Размер сетки X и Y" и введите расстояние
между калибровочными точками по осям X и Y. В данном
прмере расстояние между точками равно 1дюйму (25,4 см) по
оси X и Y. Выделите поле ввода "Станочный 0" X или Y и
нажмите Softkey ИСП.ТЕКУЩ., чтобы ввести смещение между
нулевой точкой станка ND 1200 и точкой привязки сетки.
Смещение для обеих осей будет введено и отображено ND
1200 автоматически.
U
Выделите поле "Коорд. X". Изначально поля "Коорд. X" и
"Коорд. Y" содержат 1. Во время выполнения калибровки ND
1200 увеличивает эти значения. Нажмите Softkey ЗАПОМНИТЬ,
чтобы начать компенсацию, а затем следуйте инструкциям,
отображаемым на экране. Измеряемые координаты секи будут
отображаться в левом верхнем углу экрана во время
измерений. В конце измерения заданные значения
(сертифицированные) и измеренные заносятся в поля данных
"Задано" и "Получено" для каждой точки калибровочнй сетки.

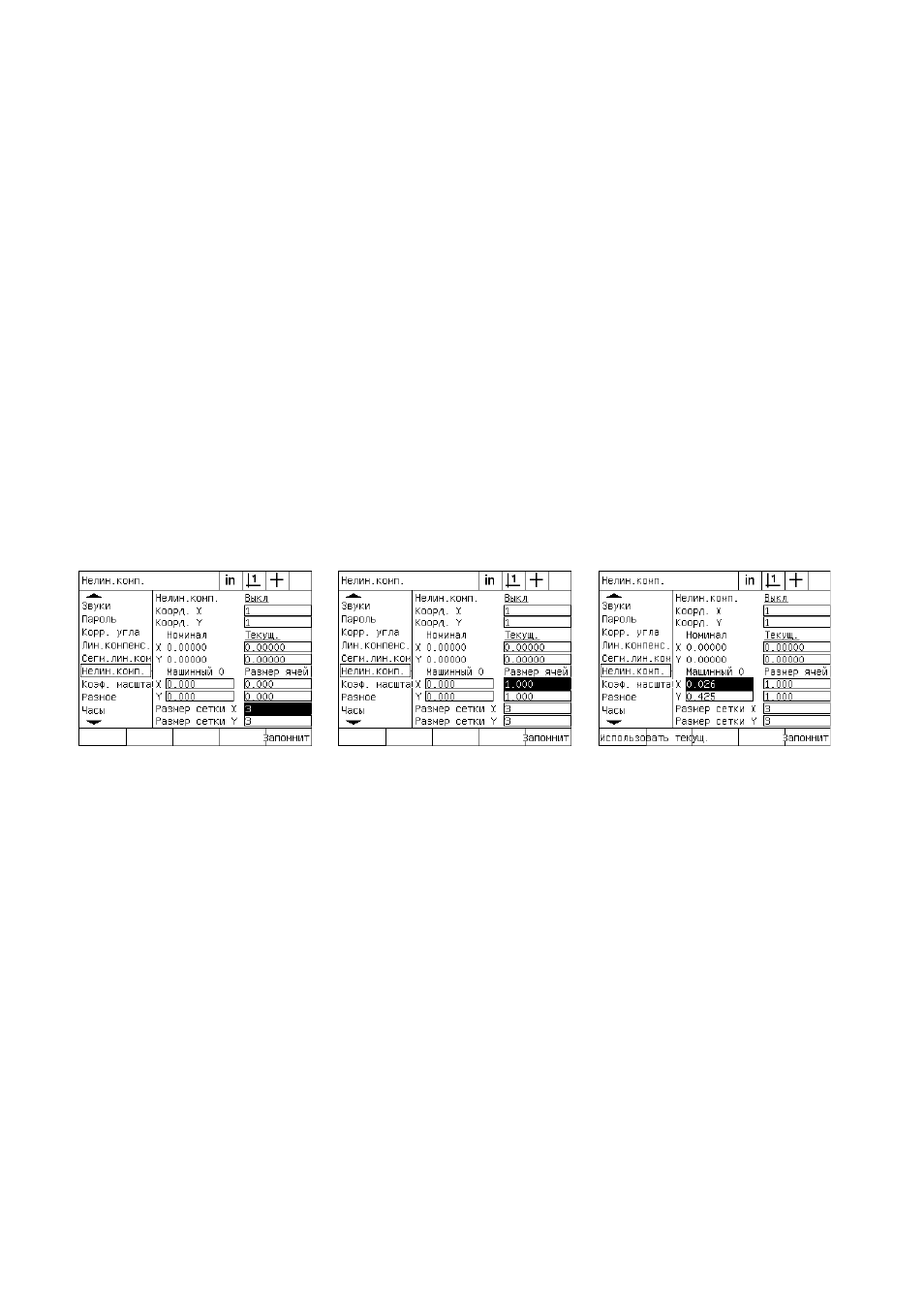

Ввод размера сетки по X и Y
Ввод размера ячейки по X и Y
Ввод смещения станочного ноля
