р 1.1 ND 1200 - Обзор
ND 1200 ® - это современное цифровой устройство цифровой
индикации (УЦИ), предназначенное для прецизионных измерений
по 2, 3 или 4 осям и используемое с аналоговыми датчиками или
TTL-датчиками. ND 1200 используется с проекторами для
контроля профиля, микроскопами для изготовления инструмента
или видео-измерительными системами в рамкх серийного
производства или контроля качества.
ND 1200 предоставляет в распоряжение следующие функции:
„ Поиск референтной метки датчиков с кодированными или
единичными референтными метками
„ Компенсация линейной погрешности, сегментная компенсация
линейной погрешности и опционально нелинейной огрешности
„ Масштабирование для расширения или сжатия деталей
„ Многоязычный интерфейс пользователя: язык выбирается
оператором
„ Различные функции клавиш Softkey, зависящие от текущего
режима
„ Кнопки со стрелками для упрощенной навигации по списками и
пунктам меню
„ Однозначно описанные кнопки режимов работы:
„ Единицы измерения: мм или дюймы
„ Точка привязки 1 или 2
„ Декартова или полярная система координат
„ Компенсация разворота детали перед началом измерений.
Точный зажим, отнимающий много времени, больше не
требуется
„ Две точки привязки для абсолютных и инкрементальных
измерений
„ Кнопки для обнуления осей и для установки точек привязки
„ Простой выбор измеряемого элемента контура с помощью
функциональных кнопок:
„ Точки, прямые, окружности, отрезки, углы
„ Компенсация разворота детали (наклон)
„ Measure Magic ® для автоматического определения типа
элемента контура
„ Измерения элемента контура могут включать в себя:
„ Определение размеров геометрических элементов
„ Определение элементов контура путем ввода размеров
„ Создание контура из существующих элементов контура
„ Применение допусков

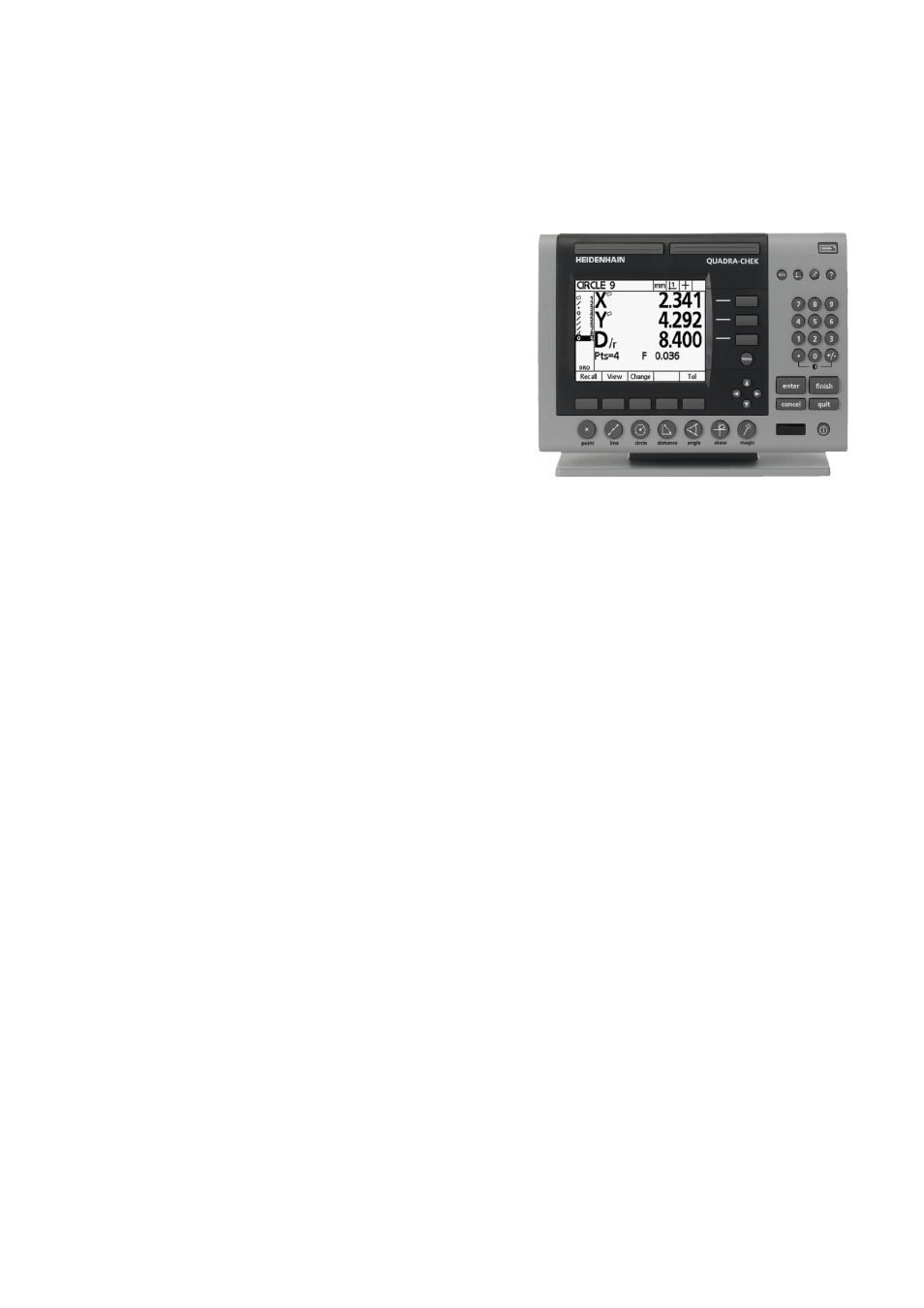

Abb. 1.1 ND 1200 вид спереди
