ND 1200 QUADRA-CHEK
47
1.4
Из
мерение
эл
ем
ен
то
в
ко
н
тур
а
Измерение отрезков
Для измерения отрезка необходимы минимум две точки.
U
Нажмите кнопку ИЗМЕРЕНИЕ ОТРЕЗКА. Появится
форма измерения отрезка. Нажмите кнопку
дважды, чтобы измерить последовательность
отрезков с помощью функции автоматического
повторения.
U
Переместите стол так, чтобы перекрестие
находилось над первой точкой отрезка и нажмите
ENTER.
U
Переместите стол так, чтобы перекрестие
находилось над второй точкой отрезка и нажмите
ENTER.
U
Для завершения измерения нажмите кнопку
FINISH. Координаты X, Y и вектор перемещения
отображаются и элемент контура "отрезок"
добавляется в список элементв
U
При использовании оси Z нажмите Softkey L/Z AXIS
для переключения между отображением вектора
перемещения (L) и высотой Z. Высота по оси Z не
используется при подсчете вектора перемещения.

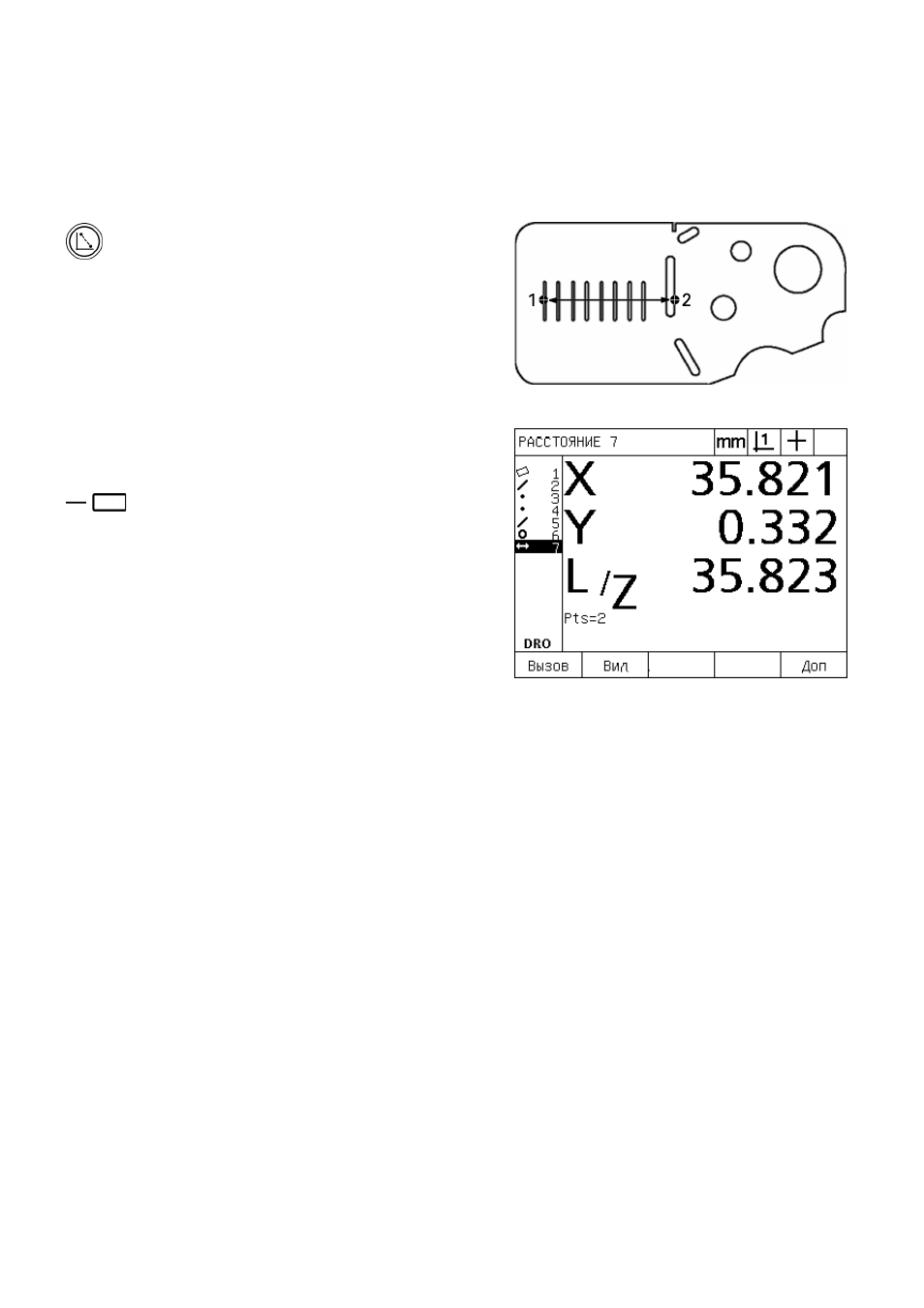

Abb. 1.19Измерение отрезка на детали
Abb. 1.20Координаты X, Y и вектор отображаются
и элемент контура "отрезок" добавляется
в список элементов
