52 1 Управление
1.6
По
строение
эл
ем
ен
то
в
ко
н
тур
а
Пример построения элемента контура
В данном примере рассматривается построение точки по двум
существующим окружностям:
U Нажмите кнопку ИЗМЕРЕНИЕ того элемента, который Вы
хотите построить. Для рассматриваемого примера это кнопка
ИЗМЕРЕНИЕ ТОЧКИ.
U Нажмите клавишу Softkey КОНСТР. или нажмите кнопку СО
СТРЕЛКОЙ ВВРЕХ, чтобы выделить последний элемент в
списке. Если последний элемент списка не является желаемым
элементом, то нажимайте кнопку СО СТРЕЛКОЙ ВВЕРХ, пока
не выделится нужный элемент. В нашем примере окружность,
которая будет использоваться для построени, находится в
конце списка.
U Нажмите ENTER, чтобы выбрать выделенный элемент. Возле
выбранного элемента появится галочка.
U Выделите оставшиеся элементы контура, которые будут
использованы для построения. В этом примере вторая
окужность выделяется и выбирается для построения.
U Нажмите кнопку FINISH для построения нового элемента.
Созданный элемент контура отобразится в списке элементов.
Новый элемент контура "точка" появится в конце списка.

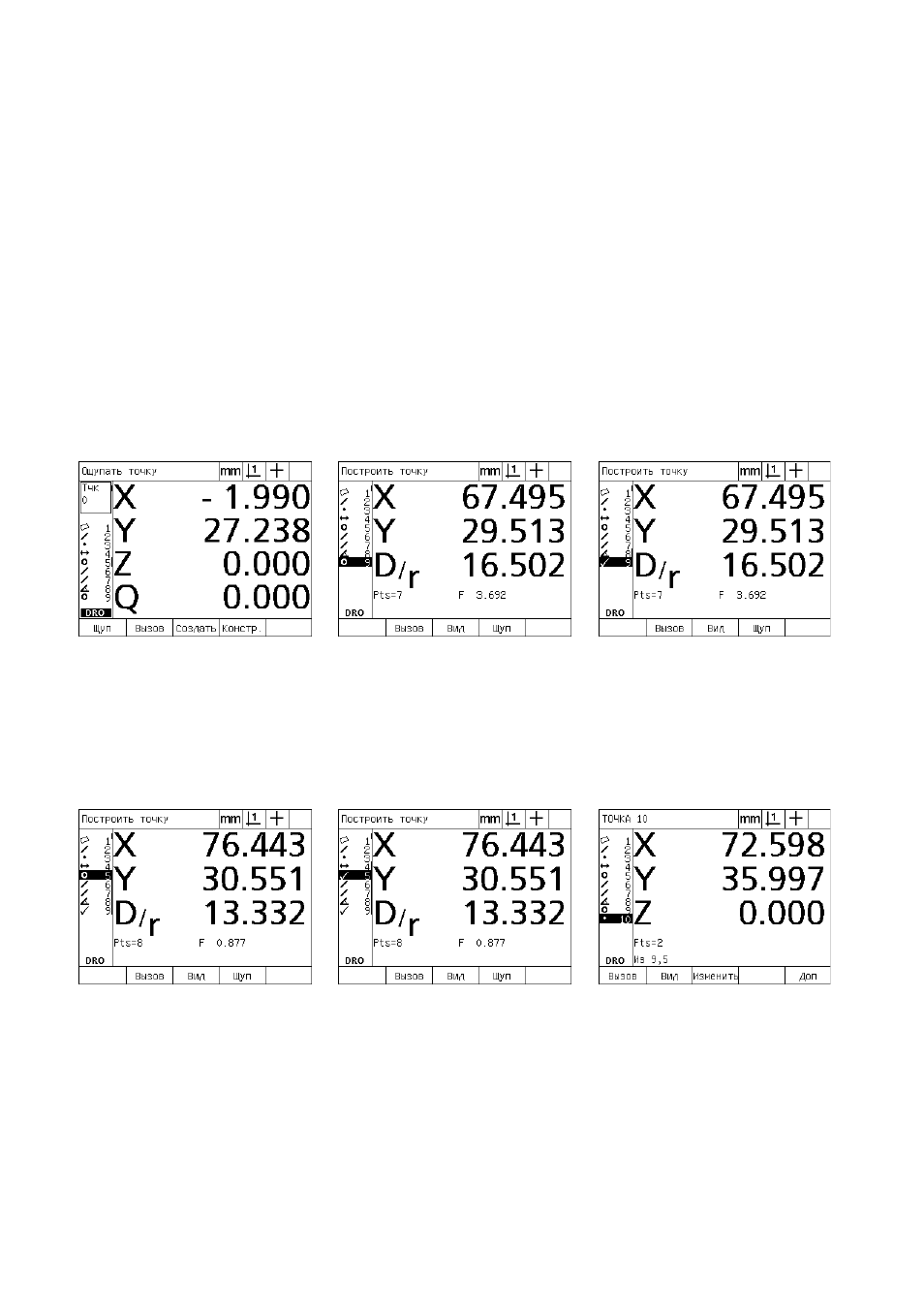

Нажата кнопка ИЗМЕРЕНИЕ ТОЧКИ Выделен первый элемент окружность Первая окружность выбрана для
построения
Выделен второй элемент окружность Вторая окружность выбрана для
построения
Нажата кнопка FINISH, чтобы
построить новую точку
