2.3
Настройки
программног
о
обе
с
пе
чения
U
Выполните измерения по всему диапазону измерений с
помощью концевой меры и запишите результат.
В данном примере измеряется точка в конце диапазона
измерения оси с помощью концевой меры длиной 8 дюймов.
Чтобы выполнить компенсацию линейной погрешности:
U
Выделите раздел "Комп. погр.";
U
Введите заданное значение концевой меры и измеренное с
помощью ND 1200 значение. В этом примере показаны заданое
и измеренное значения для оси Х;
U
При необходимости проведите компенсацию линейной
погрешности для других осей и нажмите кнопку FINISH, чтобы
сохранить параметры и вернуться в меню НАСТРОЙКИ.
Используйте концевую меру, с помощью которой Вы
практически полностью охватите диапазон измерений.

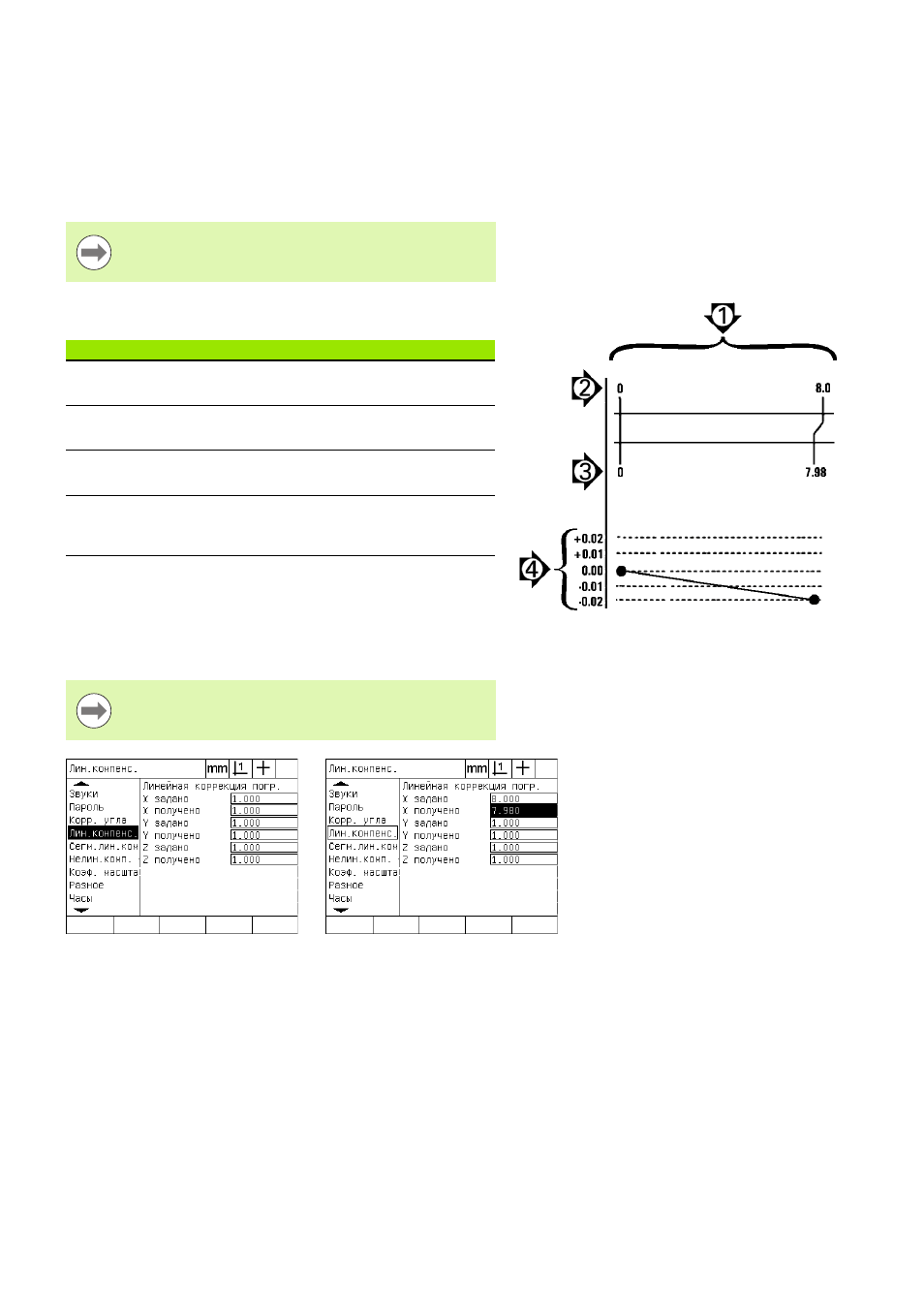

Abb. 2.13Пример компенсации линейной
погрешности
Номер стрелки
Пояснение
1: Длина концевой
меры
Измеряется вся длина 8 дюймов
2: Заданные
значения
Длина концевой меры согласно
сертификату
3: Измеренные
значения
Измеренная длина концевой меры
4: Кривая
погрешности
Разница между заданными и
измеренными значениями (никуда не
вводятся)
Без компенсации линейной погрешности заданное и
измеренное значения должны иметь значение 1.000.
Выделен раздел "Кмп. погр."
Ввод заданного и измеренного
значений
