ND 1200 QUADRA-CHEK
53
1.6
По
строение
эл
ем
ен
то
в
ко
н
тур
а
U

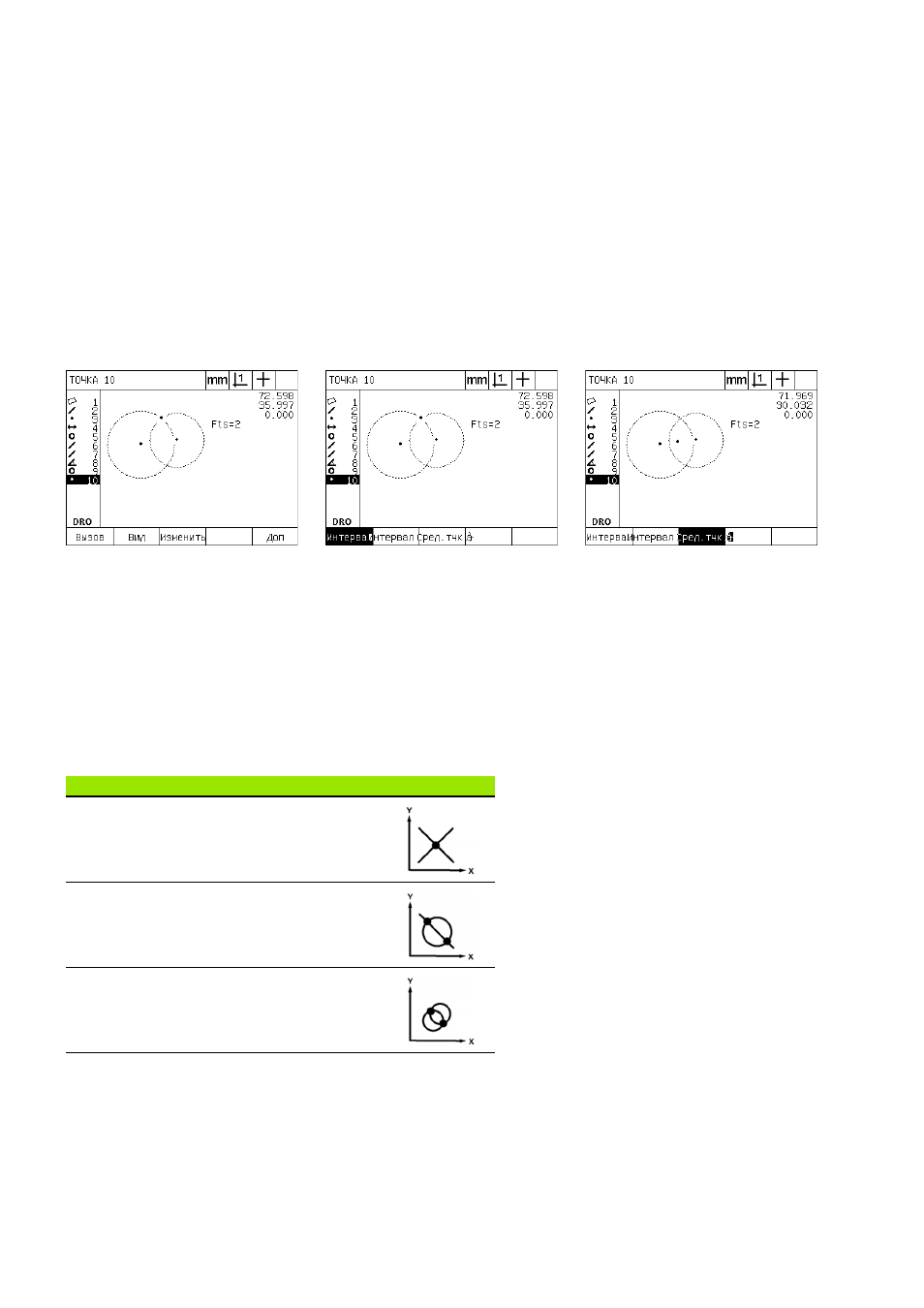

Нажмите Softkey ПРОСМОТР, чтобы открыть графическое
представление построенного элемента. В данном примере на
рисунке показано, что элемент контура "Тчк.пер1" был создан
в верхней точке пересечения двух окружностей;
U
Нажмите Softkey ИЗМЕНИТЬ, чтобы на экране отобразились
альтернативные точки, которые могут быть построены при
пересечении двух окружностей.
U
Чтобы изменить предложенную точку, нажмите клавишу Softkey
альтернативной точки. В данном примере была выбрана
Средняя точка, поэтому была построена точка в центре между
двумя центрами окружностей.
Другие примеры построения элементов
На рисунках ниже показаны типичные примеры построения
элементов контура. Возможно построение гораздо болшего
количества элементов. При неправильном построении на экране
появится сообщение об ошибке.
Была нажата Softkey ПРОСМОТР,
чтобы отобразить построенный
элемент на графике
Для просмотра альтернативных
вариантов была нажата Softkey
ИЗМЕНИТЬ
Тип точки был изменен с Тчк.пер1 на
Сред.тчк.
Построение
Элементы контура
Рисунок
Точка
Две прямые: пересечение
Точка
Прямая и окружность:
пересечение
Точка
Две окружности: пересечение
