36 1 Управление
1.3
По
дг
о
товка
к
из
мерениям
Выравнивание детали по оси измерения
Для выполнения прецизионных измерений деталь должна быть
выровнена строго по оси измерения. Если это не сделано, то
появлется погрешность косинуса. Используйте функцию НАКЛОН
для замены координатной системы станка на систему детали и
компенсации разворота детали. Выравнивание деали
необходимо выполнять один раз при ее зажиме на станке.
Измерьте прямую, касаясь прямого канта детали по главной оси
измерения. Для измерения прямой необходимы две точки, но
большее количество увеличит точность измерений.
Выполнение компенсации разворота детали (наклон)
U Нажмите кнопку НАКЛОН
U Измерьте минимум две точки на ребре детали. В
данном примере деталь выравнивается по оси Х,
при этом, измеряются три точки на нижнем ребре
детали.
Компенсация разворота детали проводится на
примере ребра детали. Но для выравнивания детали
не обязательно использовать только ребро. Также
выравнивание можно провести, например, по прямой,
соединяющей центры двух отверстий.
Выравниваемое ребро или прямая должна лежать под
углом, не превышающем 45° к оси измерения.

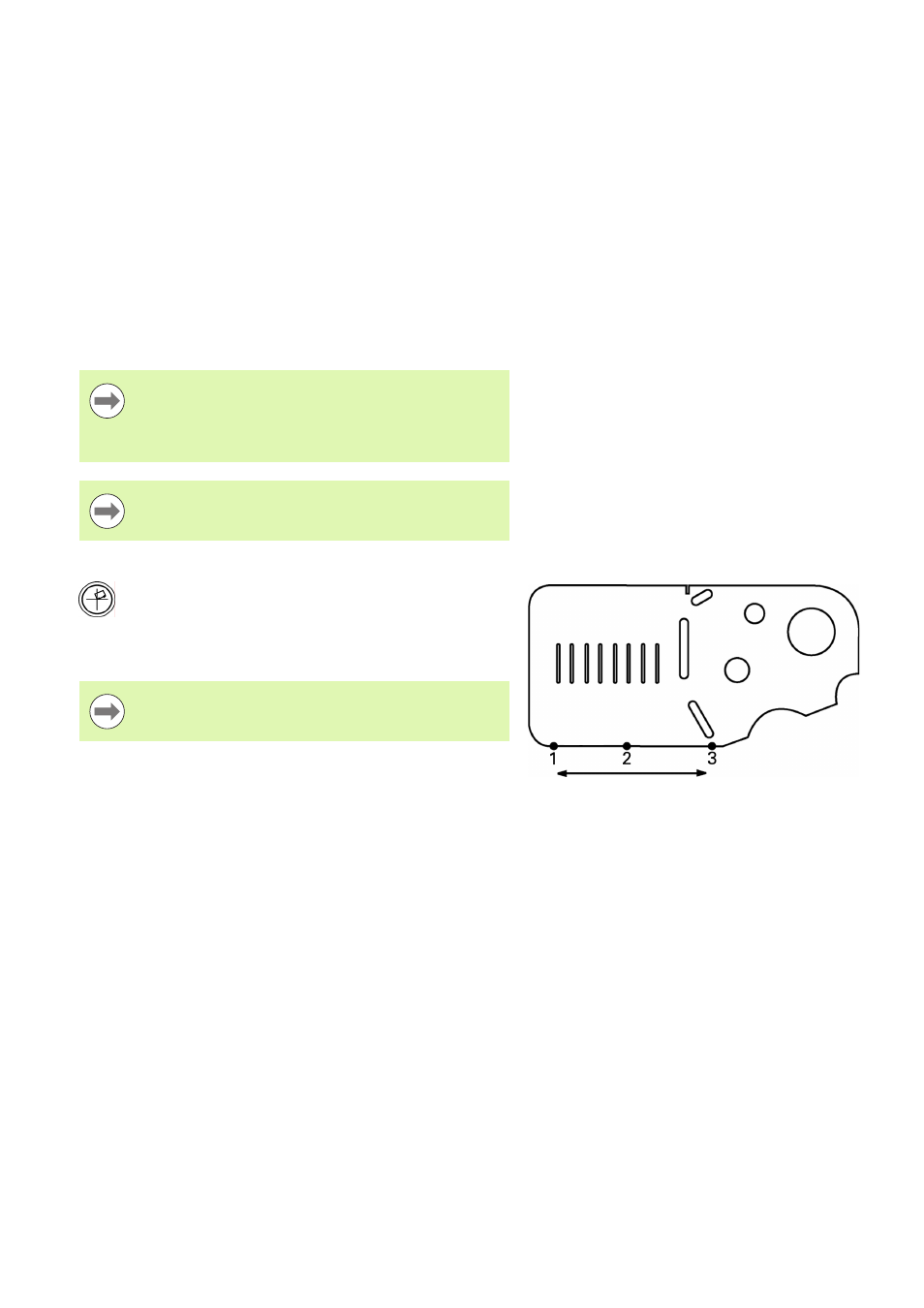

Abb. 1.11Для выравнивания нижнего ребра по оси
Х были измерены три точки
Альтернативно можно было бы выровнять данную
деталь по вертикальному ребру по оси Y.
