34
1 Управление
1.3
По
дг
о
товка
к
из
мерениям
Выбор типа щупа (перекрестие/видеощуп)
Элементы контура измеряются с помощью перекрестия или с
помощью оптического кромочного щупа (опция). Оптическое
распознавание кромок может быть ручным или автоматическим.
Выбор перекрестия:
U
Используйте Softkey ЩУП, чтобы
переключиться в режим перекрестия.
Символ перекрестия отобразится в правом
верхнем углу дисплея.
Выбор оптического щупа
U
Нажмите Softkey ЩУП для переключения в
режим оптического щупа (его символ
отобразится в верхнем правом углу
монитора). На рисуке слева показан
символ ручного оптического щупа.
U
Переключение между ручным и
автоматическим измерением
выполняется при нажатии следующей
последовательности кнопок: MENU/
РЕБРО/АВТОМАТ.

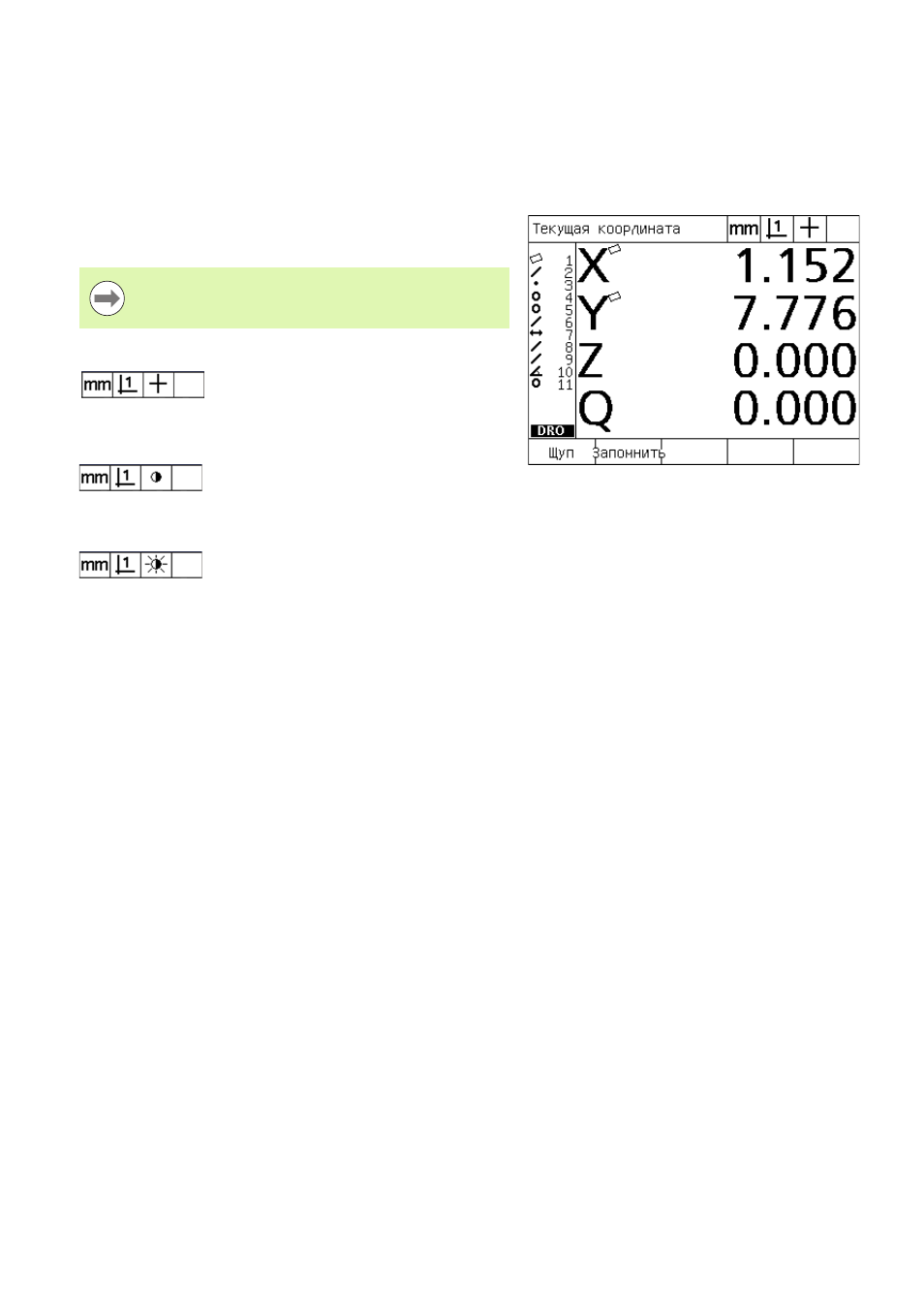

Abb. 1.10Нажмите клавишу Softkey ЩУП для
выбора его типа.
Если Ваш ND 1200 не имеет опции оптического
распознавания кромок, то Вы можете пропустить
описание выбора тип щупа.
