102 2 Монтаж, настройка и технические характеристики
2.3
Настройки
программног
о
обе
с
пе
чения
Компенсация линейной погрешности (LEC)
Данный метод компенсирует нерегулярности станка и
нелинейности измерительного прибора путем применения дного
коэффициента компенсации для всей области измерения. Чтобы
выполнить компенсацию нелинейной погрености для оси
измерения:
U Убедитесь в том, что выбран режим перекрестия. При
необходимости нажмите клавишу Softkey ЩУП для его выбора;
U Нажмите MENU/НАСТР., чтобы открыть раздел НАСТРОЙКИ и
выберите раздел "Масштабиров.";
U Убедитесь в том, что в поле выбора "Активен" стоит НЕТ;
U Выберите раздел "Сегм.лин.комп" и убедитесь в том, что в поле
выбора "Активация" стоит ВЫКЛ;
U Выберите раздел "Комп. погр." и убедитесь в том, что все
компенсационные значения установлены в 1.0;
U Выберите раздел "Комп.нелин." и убедитесь в том, что в поле
выбора "Комп.нелин." стоит ВЫКЛ;
U Расположите концевую меру вдоль оси;
U Расположите концевую меру как можно ближе к оси, а затем
выровняйте ее, как описано в 1 главе (смотри "Выравнивание
детали по оси измерения" на странице 36);
Коэффициент масштабирования должен быть
установлен после выполнения компенсации.
Нельзя выполнять компенсацию линейной
погрешности, если уже активирована другая
компенсация.

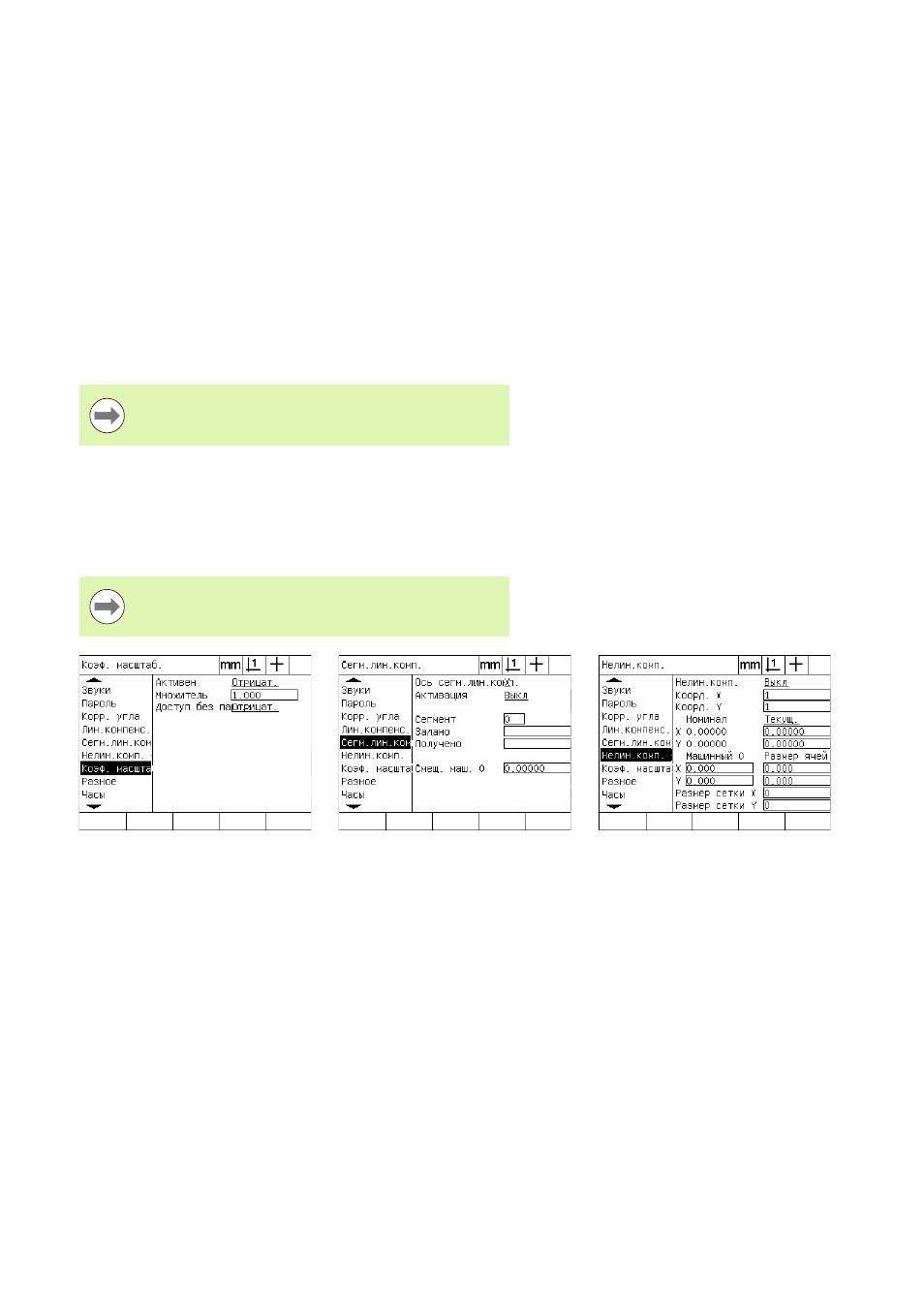

Коэффициент масштабирования
должен быть отключен
Сегм.лин.комп. должна быть
выключена
Комп.нелин. должна быть выключена
