ND 1200 QUADRA-CHEK
59
1.7
До
п
ус
ки
U
Введите желаемое номинальное значение и его допуск в
предназначенные для этого поля данных. Для данного примера
для допуска окружности отображается только допуск круглости
и введено значение 0,15;
U
Для отображения результатов допуска нажмите кнопку FINISH.
Допуск и текущее значение отобразятся на экране. В данном
примере значение допуска было больше текущего значения и
допуск был пройден. Галочкой помечается пройденный допуск.
U
Нажмите FINISH для возвращения к отображению координат.
Возле клавиши Softkey ДОПУСК снова отобразится галочка.

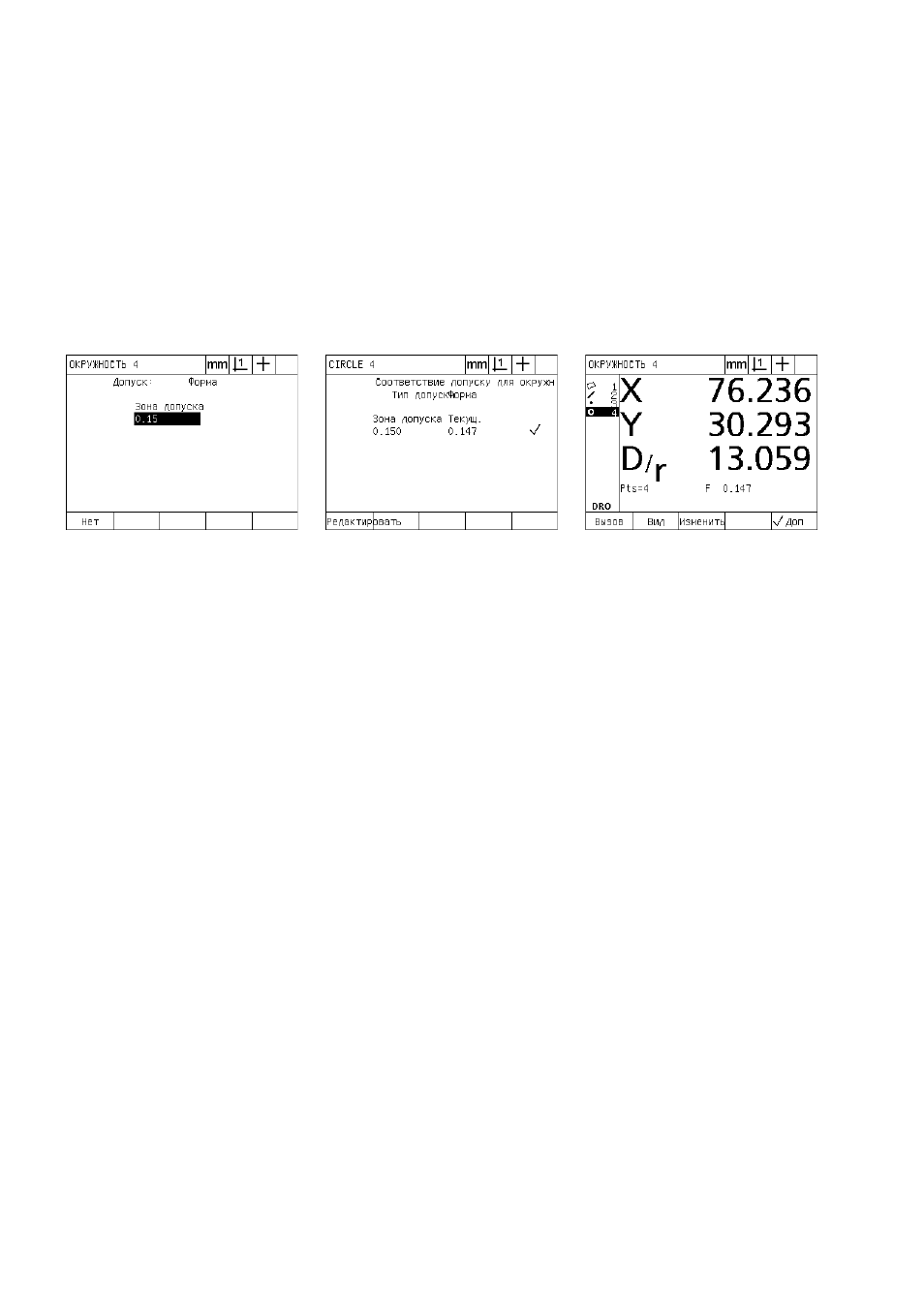

Ввод допуска формы
Для отображения результатов
допуска нажата кнопка FINISH
Кнопка FINISH нажата повторно для
возвращения к отображению
координат
