2 Монтаж, настройка и технические характеристики
2.2
Монтаж
Подключение и установка оптического
кромочного щупа
Референтный кабель и кабель сенсора при использовании опции
оптического распознавания кромок подключаютя к разъемам на
обратной стороне ND 1200.
Разъемы показаны ниже:
Референтный кабель подключается к референтному источнику
света. Кабель сенсора монтируется на экране проектора для
контроля профиля; он распознает переходы от светлого к
темному. Чтобы подключить кабели:
U
Убедитесь в том, что питание ND 1200 и проектора выключено;
U
Подключите референтный кабель и кабель сенсора к ND 1200.
U
Свободный конец референтного кабеля подключите напрямую
к лампе проектора. Подробные указания можно найт в
документации к проектору для контроля профиля;
U
Подключите кабель сенсора к проектору. Если кабель
монтируется перед экраном, то закрепите конец кабеля с
омощью держателя из плексигласа на экране проектора.
Поместите держатель кабеля под держателем шаблона н
проекторе так, чтобы небольшое отверстие в центре держателя
находилось в освещенной области экрана проектора, а затем
протяните металлический кончик кабеля сенсора через
отверстие, чтобы он лежал вдоль экрана.

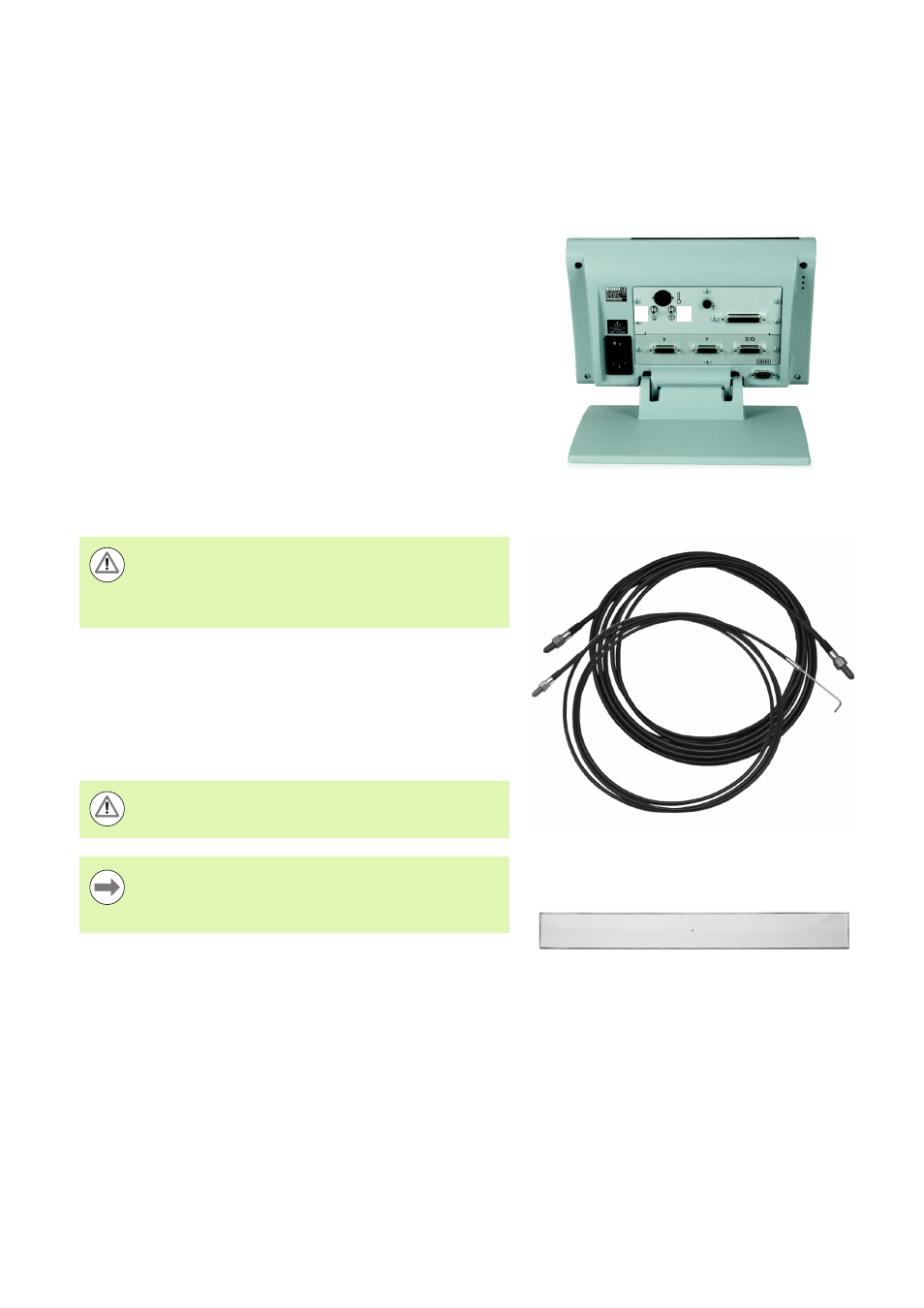

Abb. 2.9 Входы референтного и измерительного
кабеля сенсора
Abb. 2.10Референтный и измерительный кабели
сенсора
Abb. 2.11Держатель кабеля оптического сенсора
из плексигласа
2
1
1
Вход референтного кабеля
2
Вход кабеля сенсора
Не размещайте референтный кабель слишком близко
к лампе. Высокие температуры влияют на мощность
световодного кабеля. По возможности установите
кабель так, чтобы он охлаждался от вентилятора
лампы.
Будьте внимательны, чтобы не поцарапать экран
металлическим наконечником.
Установка программного обеспечения для оптического
кромочного щупа описывается далее в этой главе.
