1.3

По

дг

о

товка

к

из

мерениям

Установка точки привязки

Точку привязки необходимо устанавливать после того, как деталь

выверена. ND 1200 позволяет установить две точки привязки.

Обычно точка привязки 1 - это нулевая точка, служащая

абсолютной точкой привязки или главной точкой, точка привязки

2 - это инкрементальная или временная точка.

Точка привязки может иметь значение ноль или любое другое.

Точку привязки можно установить двумя способами:

„

Обнулите или введите значение для осей X и Y в точке или в

центре окружности

„

Обнулите или введите значение для осей X и Y в точке или в

центре контура, созданного из элементов

Хотя существует возможность установить точку привязки по

измеренной точке или по центру измеренной окружости, все же

чаще для этого используется точка, построенная на основе

важных элементов контура, таких как, апример, линия

выравнивания детали или кромка детали. Ниже приведен пример

установки точки привязки по потроенной точке.

Измерение наклона и ребра детали для построения точки
Измерьте нижний край детали для ее выравнивания и левую

сторону. Эти прямые будут использованы для построения точки.

Выравнивание детали с помощью нижнего края по оси Х

U

Нажмите кнопку НАКЛОН;

U

Измерьте 3 точки на нижнем ребре детали (точки

1, 2 и 3);

U

Нажмите кнопку FINISH для создания прямой

выверки.

Измерьте левое ребро детали:

U

Нажмите кнопку ЛИНИЯ;

U

Измерьте 3 точки на левом ребре детали (точки 4,

5 и 6);

U

Нажмите кнопку FINISH для создания второй

прямой.

Теперь в режиме отображения текущих координат слева в списке

элементов отображаются прямая выверки и левая сторона.

Построение точки с помощью элементов контура описано на

следующей странице.

Построение и необходимые для этого измерения

элементов контура описываются дальше в этой главе.

Однако, для полного описания данного раздела

необходимо привести поясняющий пример

построения.

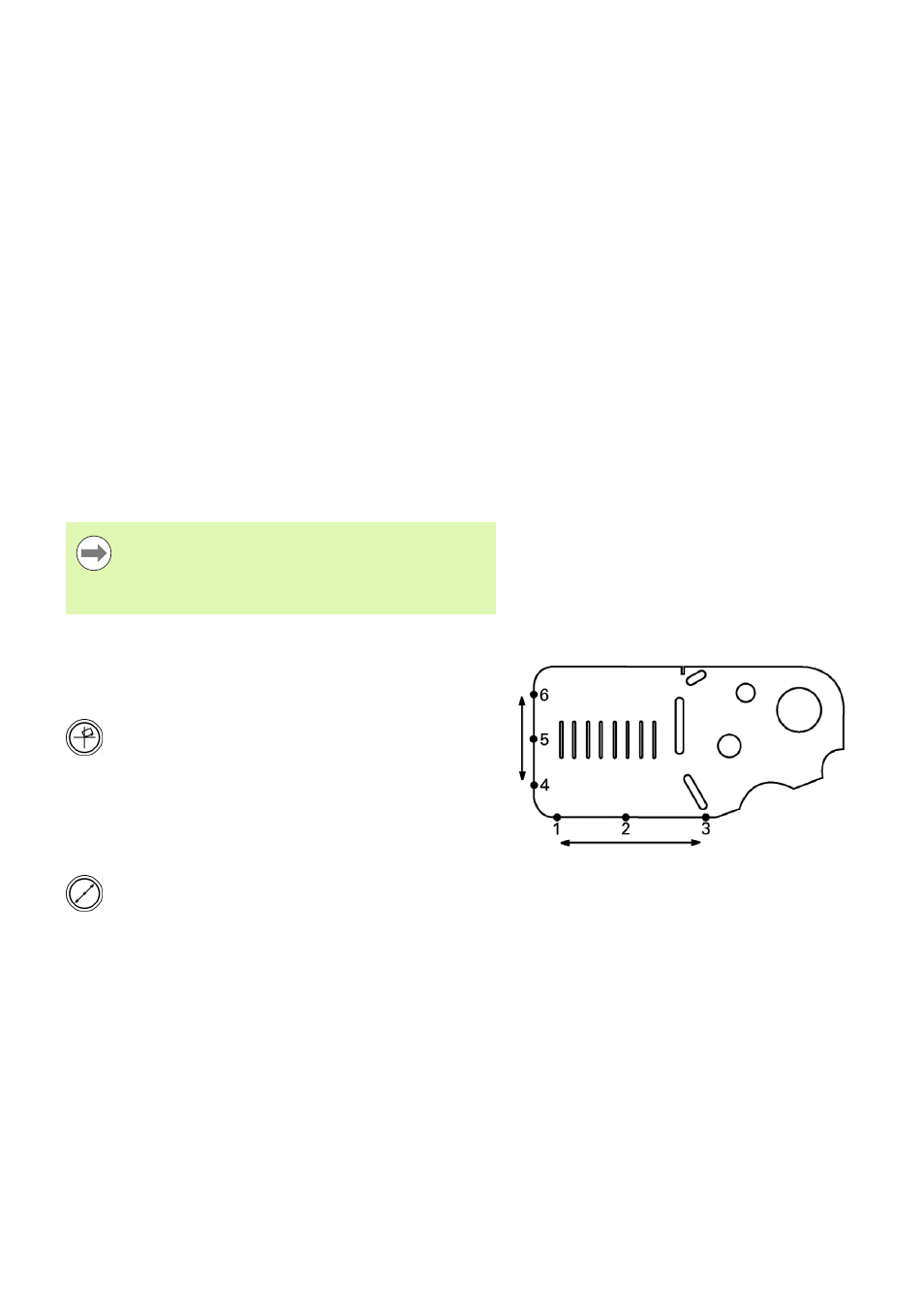

Abb. 1.12Измерение нижнего края для

компенсации разворота детали и левого

ребра
