1.8 Программирование
ND 1200 - программы
В программах ND 1200 многократные измерения и задания
проверки автоматизированы. Программы - это записанные
последовательности измерений и последовательности нажатий
клавиш, которые сохраняются ND 1200 для дальнейшего
воспроизведения при проверке идентичных деталей.
Учитываются нажатия всех кнопок. Программы помогают
экономить время и заботятся о систематичности, т.к. все детали
измеряются одинаковым методом.
Когда записанная программа выполняется с помощью
отображения графика ВИД, то для удобства оператора
отображается цель. При отображении цели на графике элемента
контура показывается следующая точка измерения и стрелка,
указывающая на нее, которая символизирует сенсор/
перекрестие. При еремещении стола, чтобы расположить сенсор/
перекрестие над показанной точкой, стрелка на рисунке тоже
двигается и показывает на соответствующую точку.
В ND 1200 существуют следующие возможности для управления
программами:
Запись
Воспроизведение
Редактирование
Копирование
Удаление
Запись программы
Чтобы записать программу в ND 1200:
U
Нажмите кнопку MENU;
U
Нажмите Softkey ПРОГР.; Появится подменю "Программа";
U
Нажмите Softkey ЗАПИСАТЬ; Откроется диалоговое окно для
ввода номера программы;
U
Введите желаемый номер программы и нажмите Softkey OK;
U
Выполните необходимые измерения и другие действия, чтобы
их записать;
U
Нажмите кнопку MENU;
U
Нажмите Softkey ПРОГР.;
U
Нажмите Softkey ОСТ.ЗАП., чтобы остановить запись
программы. Новая программа будет добавлена в список;
U
Для возврата к отображению текущих координат нажмите
кнопку FINISH;
U
Воспроизведите и протестируйте программу. Отредактируйте
программу при необходимости.

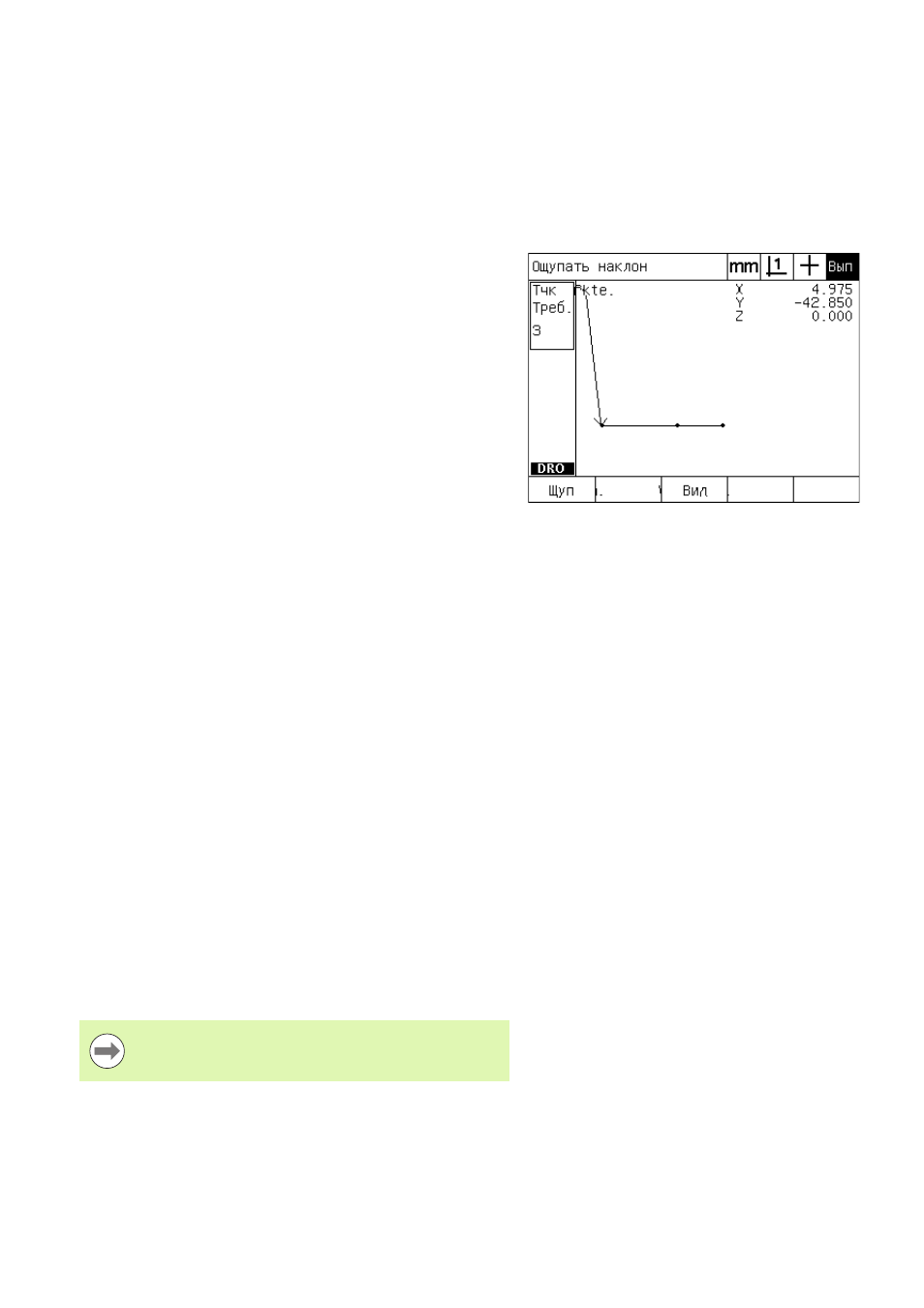

Abb. 1.24Во время отработки программы для
отображения цели необходимо нажать
Softkey ПРОСМОТР
Пример записи программы показан на следующей
странице.
