ND 1200 QUADRA-CHEK
105
2.3
Настройки
программног
о
обе
с
пе
чения
U
Нажмите MENU/ОЧИСТИТЬ/УД.ВСЕ, чтобы удалить все
существующие точки привязки, компенсации разворота и
данные детали;
U
Расположите концевую меру вдоль оси;
U
Расположите концевую меру как можно ближе к оси, а затем
выровняйте ее, как описано в 1 главе (смотри "Выравнивание
детали по оси измерения" на странице 36).
В данном примере измеряются 4 равномерно распределенных по
диапазону измерения точки с помощью концевой мры длиной 4
дюйма.
Кривая погрешности на примере справа показывает нулевую
точку и 4 сертифицированные точки измерения.
Сертфицированное значение в конце каждого сегмента вводится
в поле данных вручную с помощью КЛАВИАТУРЫ. Измеренное в
конце каждого сегмента значение вводится в поле данных
автоматически в с помощью Softkey ЗАПОМНИТЬ.
Убедитесь в том, что во всех полях
стоят 1.000
Комп.нелин. должна быть выключена Сегм.лин.комп. должна быть
выключена

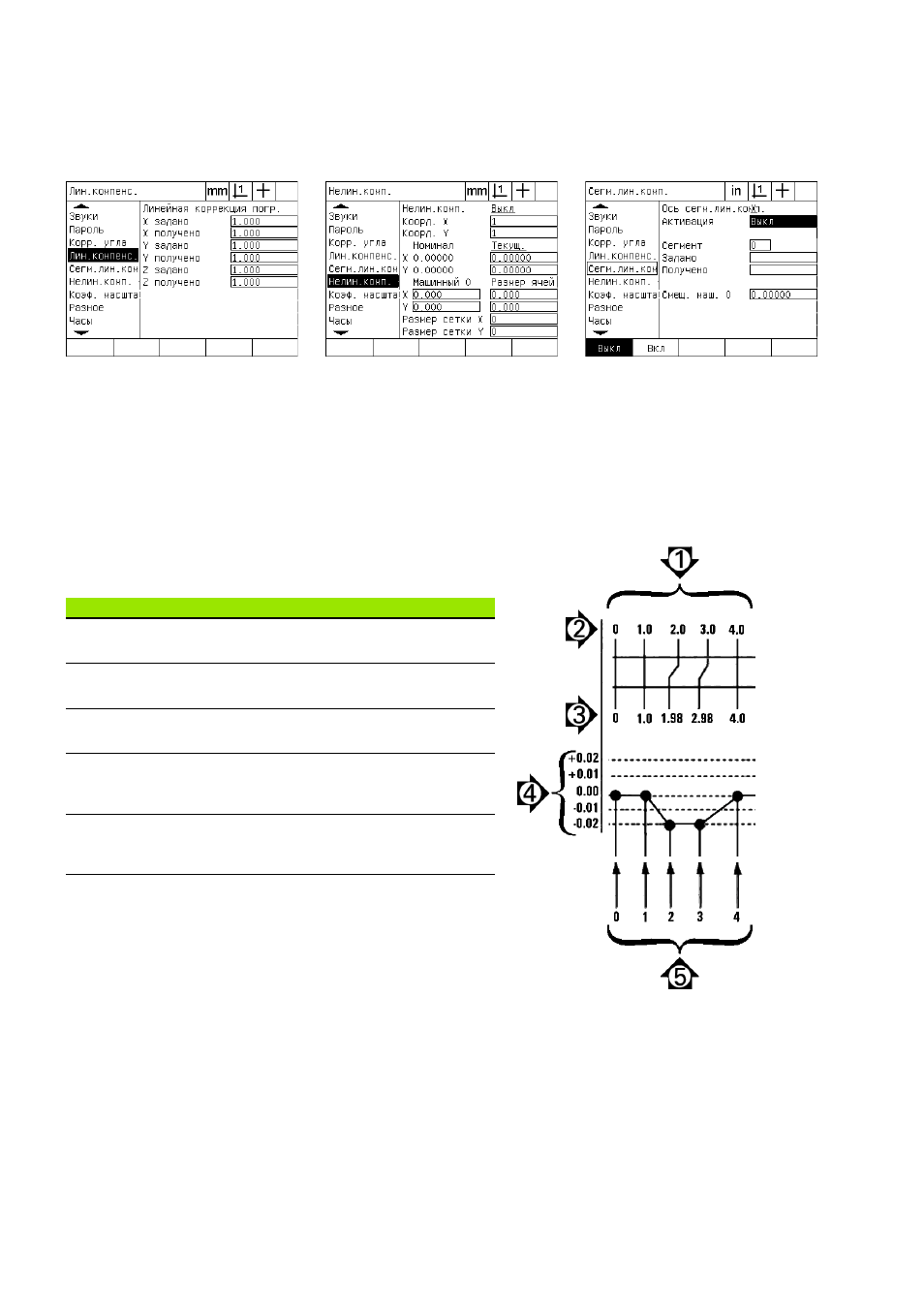

Abb. 2.14Пример сегментной компенсации
линейной погрешности
Номер стрелки
Пояснение
1: Длина концевой
меры
Измеряется вся длина 4 дюйма
2: Заданные
значения
Длина концевой меры согласно
сертификату
3: Измеренные
значения
Измеренные значения
4: Кривая
погрешности
Разница между заданными и
измеренными значениями (никуда не
вводятся)
5: Конечные точки
Конечные точки сегментов (заданные и
измеренные значения) вводятся в
соответствующие поля
