1 Управление
1.3
По
дг
о
товка
к
из
мерениям
Построение точки по прямым
Для установки точки привязки необходимо построить точку по
прямой выверки и прямой левой стороны.
U
Нажмите кнопку с ТОЧКОЙ. Появится меню
"Ощупать точку".
U
Нажмите СТРЕЛКУ ВВЕРХ/ENTER, чтобы начать
построение и выбрать прямую (2). На экране
отобразится форма "Построить точку", возле 2
элемент появится галочка, а элемент 1,
являющийся прямой для выверки детали, будет
иметь черную заливку.
U
Нажмите ENTER, чтобы поставить галочку возле
элемента 1.
U
Нажмите кнопку FINISH, чтобы закончить
построение точки в месте пересечения двух
прямых, помеченных галочками.
Обнуление точки привязки
Точки привязки можно обнулить или задать для них значение. В
данном примере нулевая точка привязки устанавливается в
элементе контура точка.
U
Когда точка привязки в списке элементов
выделена, при необходимости нажмите кнопку
ТОЧКА ПРИВЯЗКИ, чтобы выбрать желаемую
точку привязки справа вверху
U
Нажмите кнопки ОСЕЙ X и Y, чтобы обнулить
координаты точки.

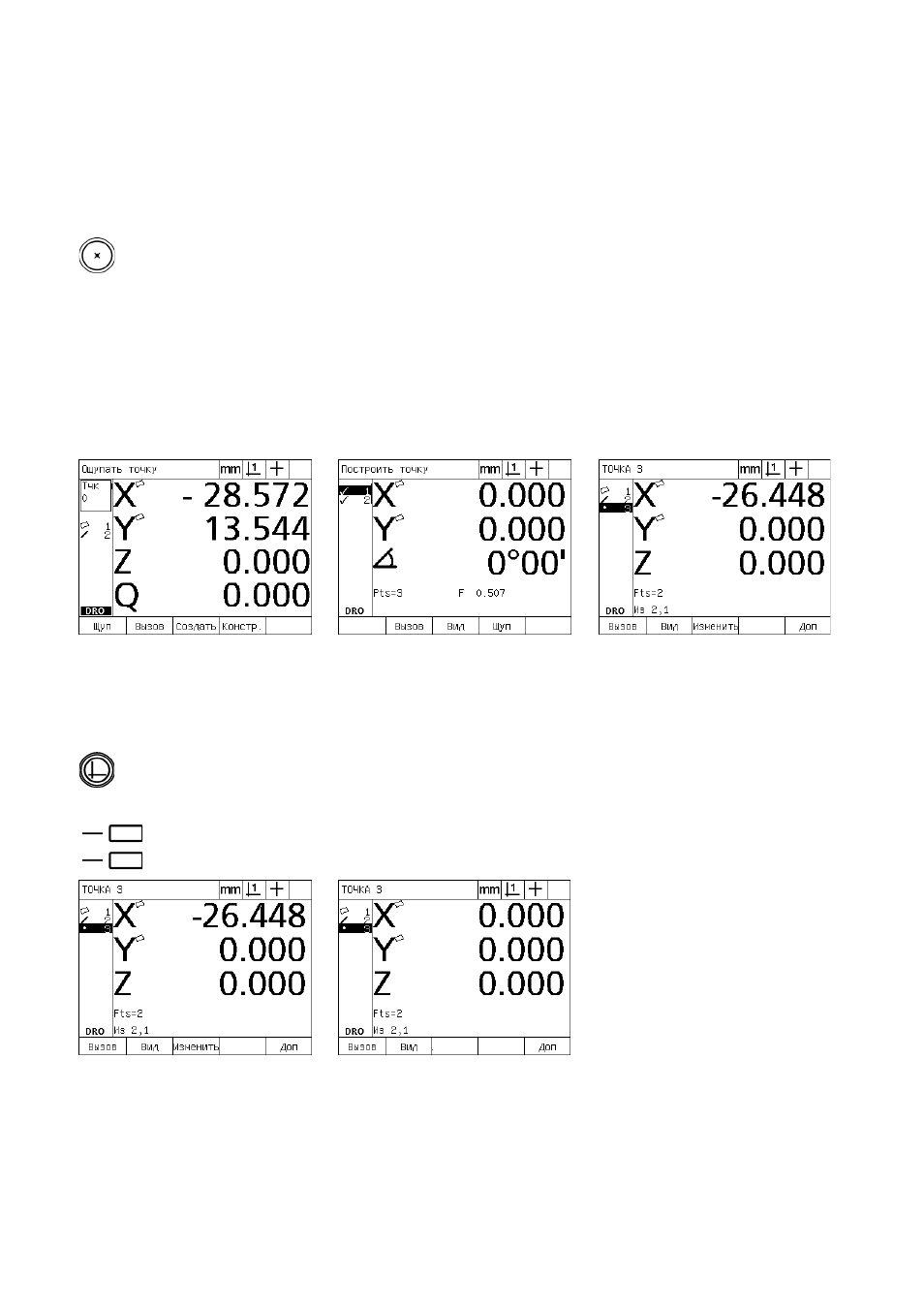

Нажата кнопка ТОЧКА
Выбор элементов контура
Точка построена
Точка выделена
Точка обнулена как точка привязки
