2.2
Монтаж
Подключение датчиков
Датчики обратной связи подключаются к разъемам на обратной
стороне ND 1200. Многочисленные интерфейсы еще боее
многочисленных типов датчиков можно подключить к ND 1200.
Тип и количество разъемов для датчиков зависят от исполнения
УЦИ. Показанный на рисунке справа прибор имеет разъемы для
X, Y и Q осей. При покупке указывается, будут ли разъемы
аналоговыми или TTL. В дальнейшем их тип изменить нельзя.
Разъемы распределяются следующим образом:
Чтобы подключить кабель датчика:
U
Убедитесь в том, что питание ND 1200 выключено;
U
Плотно подсоедините датчики осей ко входам. Возле каждого
разъема есть шильдик с надписью. Если на кабеле датчика есть
винтовые разъемы, но их не надо затягивать слишком сильно.

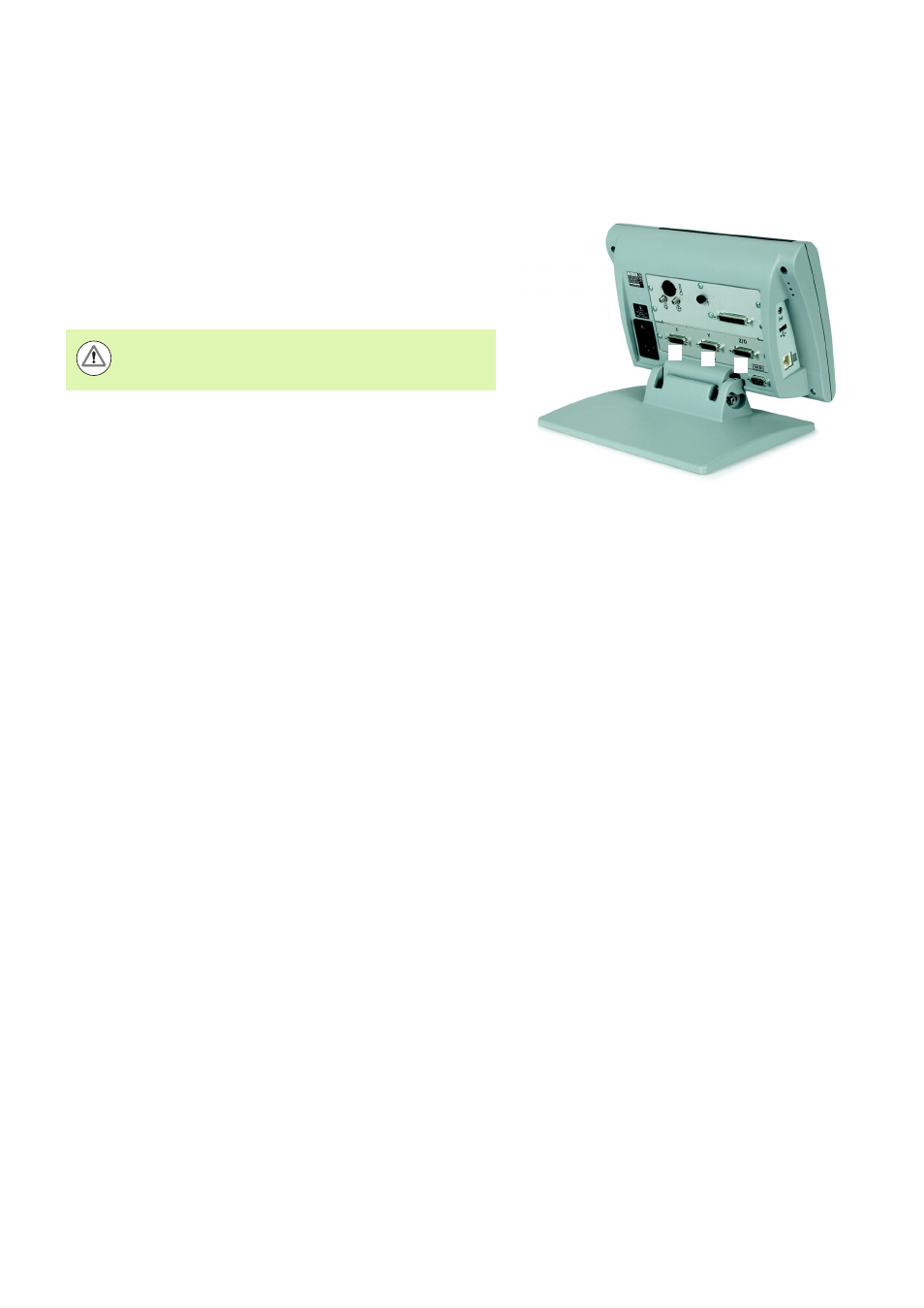

Abb. 2.5 Разъемы для подключения датчиков осей
1
2
3
Прокладывайте кабели датчиков так, чтобы на них
никто не наступал, и чтобы не было возможности о них
споткнться.
1
Ось X
2
Ось Y
3
Ось Z/Q
