80
2 Монтаж, настройка и технические характеристики
2.2
Монтаж
2.2 Монтаж
ND 1200 можно легко смонтировать на любых
измерительных установках. В данной главе описывается
процесс монтаа ND 1200.
Сборка подставки
Как показано на рисунке ND 1200 крепится на подставке или
монтажном рычаге с помощью винта с буртиком, стяжного винта и
шайбы.
Закрепите ND 1200 на подставке так, как показано на рисунке
справа, а затем с помощью винта (5) и подкладных шай (3 и 4)
зафиксируйте ND 1200 в удобном для Вас положении.
U
Затяните винт (1);
U
Затяните винт (5) и подкладные шайбы (3 и 4) так, чтобы ND
1200 находился под удобном для Вас углом;
U
Закрепите ND 1200 в этом положении.
Расположение на рабочей поверхности и монтаж
Установите ND 1200 на ровной, стабильной поверхности или
закрепите с помощью четырех 10/32-винтов; расположение
крепежных отверстий показано на рисунке справа.
Расстояния указаны в миллиметрах.

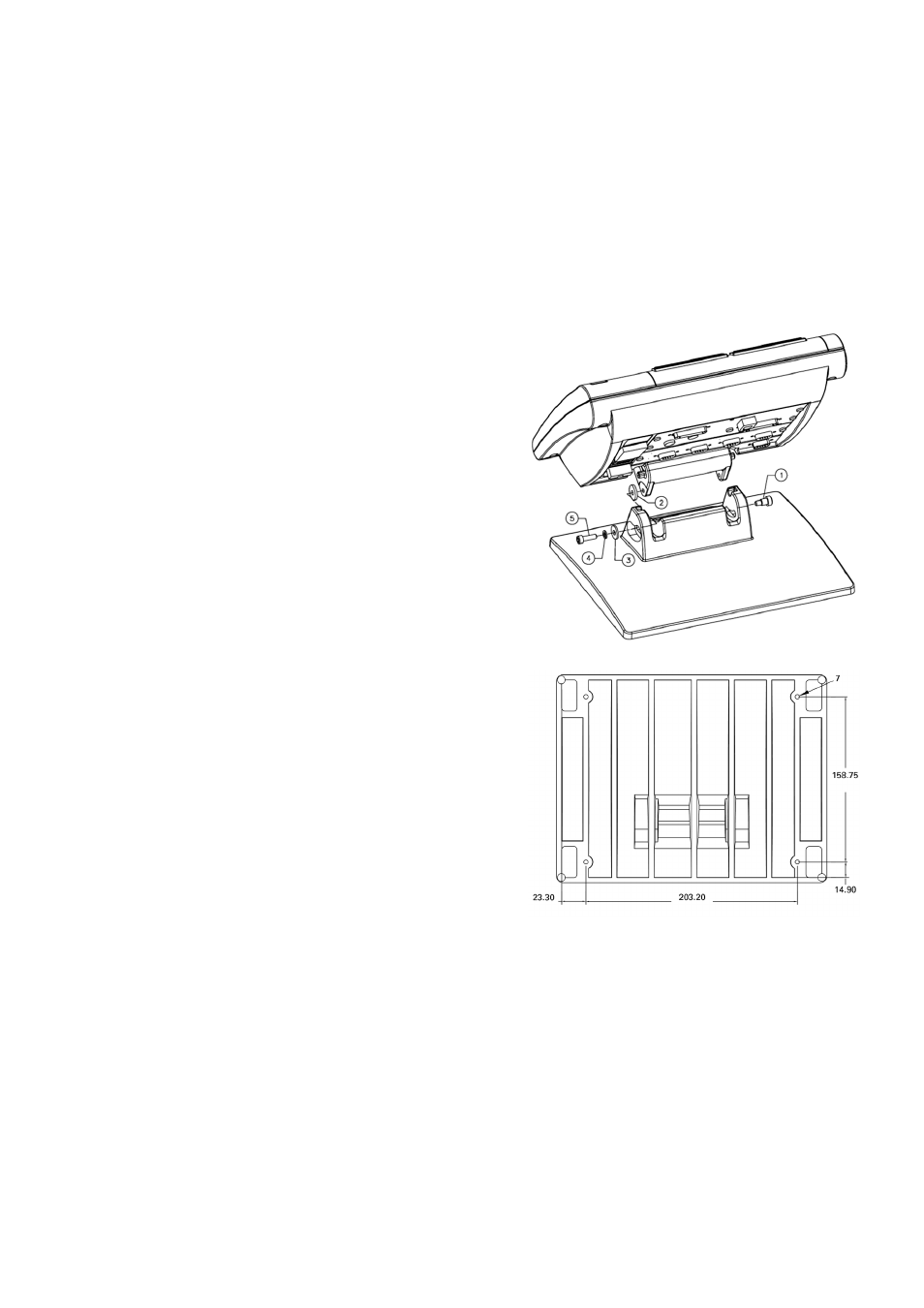

Abb. 2.1 Сборка подставки
Abb. 2.2 Расположение крепежных отверстий
