1 Управление
1.2
Ба
зовые
ф
у
нкции
ND 1200
LCD-дисплей и функции клавиш Softkey
LCD-дисплей устройства ND 1200 отображает информацию в
одном из четырех режимов работы:
Текущие значения (DRO) показывает текущие значения осей
Режим анализа экран можно переключать между двумя
режимами, один из которых отображает все результаты
измерений в виде цифр, а другой в виде графика.
Режим измерения показывает тип элемента контура,
измеренные точки и текущее положение оси во время
измерения
Режим настройки показывает меню настройки ND 1200
Функции клавиш Softkey меняются в зависимости от
выполняемого в данный момент действия.
Режим отображения текущей позиции и клавиши Softkey
В режим фактической позиции входит:
Слева список измеренных элементов контура
Единицы, измерения, текущая точка привязки и тип щупа в
правом верхнем углу
Текущее положение всех осей
Статус компенсации разворота детали: небольшой
прямоугольник над буквой оси показывает, что для нее была
выполнена компенсация разворота детали
Функции Softkey для выбора типа щупа и функция "запомнить"
(калибровки) для оптического кромочного щупа (опционально)
Режимы настройки и функции их клавиш Softkey
описаны ниже во 2 главе: Монтаж, настройка и
технические характеристики.

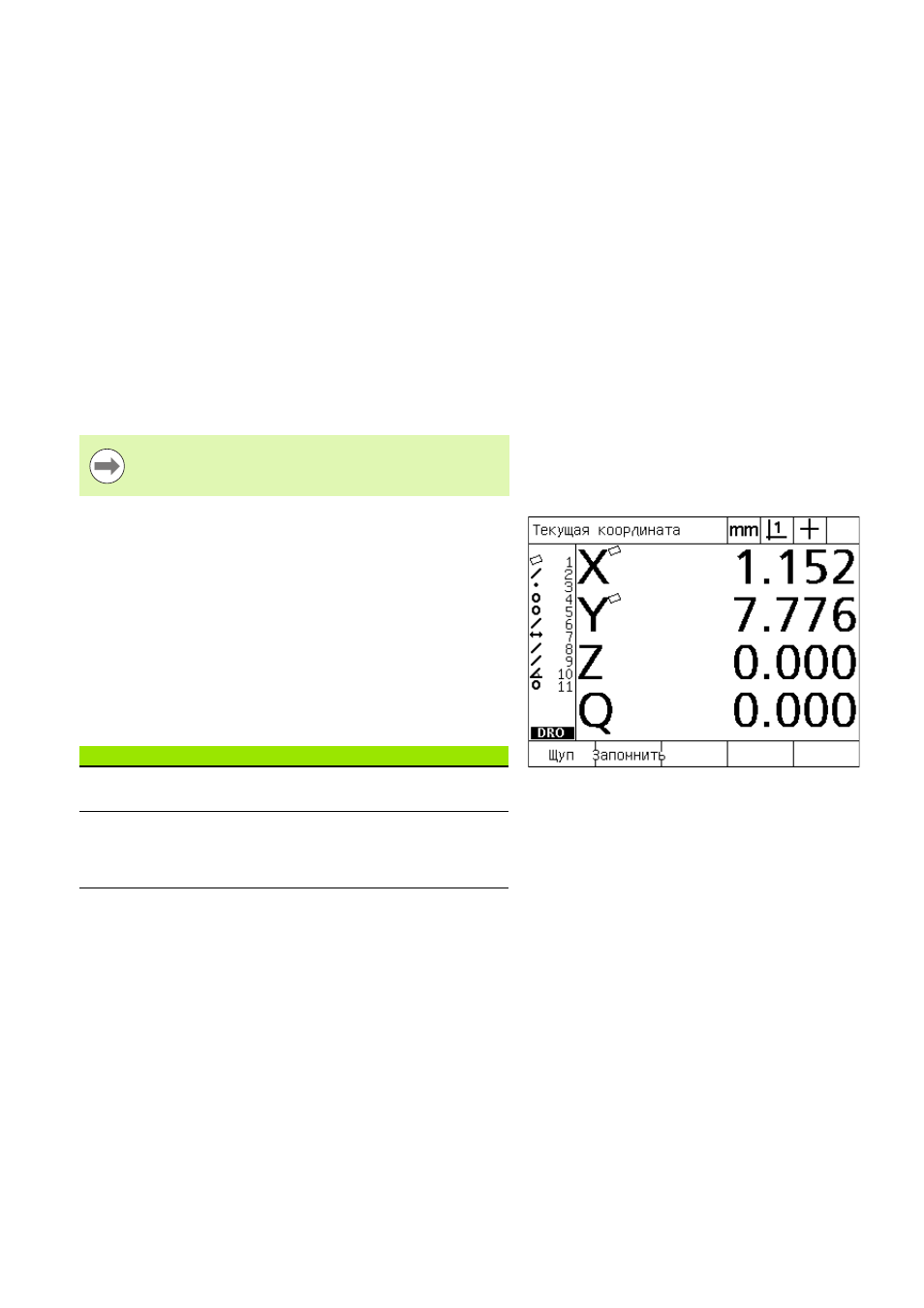

Abb. 1.5 Фактические позиции осей (DRO)
SOFTKEY
Функция
Щуп
Переключение между перекрестием и
оптическим кромочным щупом
Запом.
Открывает окно настройки света для
оптического распознавания кромок.
Следуйте сообщениям на экране для
выполнения всех настроек
