Страница 84: 2 монтаж
84
2 Монтаж, настройка и технические характеристики
2.2
Монтаж
Подсоединение к ПК
Результаты измерений можно послать на ПК через RS-232 порт
(3), используя последовательный кабель без перекрестных жил.
Чтобы подсоединиться к ПК:
U
Убедитесь в том, что питание ND 1200 и ПК выключено;
U
Соедините COM-порт компьютера с последоватеьльным
портом RS-232 (3) УЦИ ND 1200 с помощью стандартного
прямого последовательного кабеля (заказной номер Metronics
11B12176). Убедитесь в том, что разъемы кабеля вставлены
плотно, но одновременно с этим винты не надо затягивать
слишком сильно.
U
Включите питание компьютера, а затем ND 1200. Стандартные
настройки ND 1200 для передачи данных через RS-232, порт (3):
U
Запустите приложение на компьютере, которое будет
использоваться для связи с ND 1200 и настройте COM-порт в
сооветствии с настройками ND 1200.
Подключение наушников
Аварийные сигналы могут быть переданы в наушники, если
уровень шума в помещении слишком высокий, а также, ели этот
сигнал будет служить помехой в слишком тихом помещении.
Разъем для подключения наушников (1) находится на боковой
стороне ND 1200.
Чтобы подсоединить наушники:
U
Убедитесь в том, что питание ND 1200 выключено.
Подсоедините наушники к разъему (1) на боковой стороне УЦИ;
U
Убедитесь в том, что разъем наушников вставлен полностью.
Подключение USB-принтера
ND 1200 поддерживает различные USB-принтеры. Модели
поддерживаемых принтеров указываются фирмой Metronics при
покупке или разрешаются позже.
USB-разъем (2) находится на боковой стороне ND 1200.
Чтобы подключить USB-принтер:
U
Убедитесь в том, что питание ND 1200 и принтера выключено.
Подключите USB-принтер к USB-порту (2) типа А на боковой
стороне УЦИ;
U
Убедитесь в том, что разъем кабеля вставлен полностью.

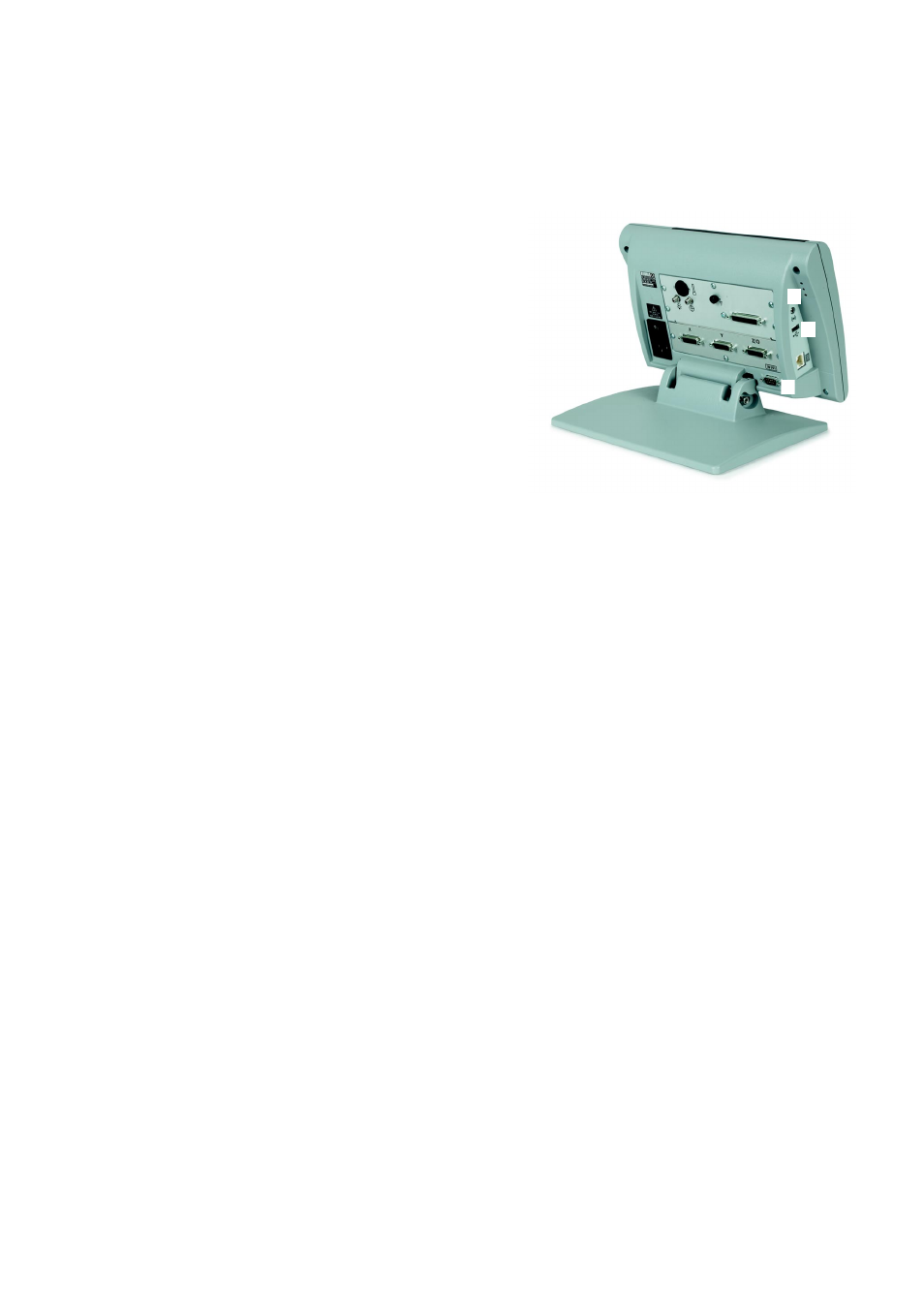

Abb. 2.6 Разъем для наушников, USB и RS-232
разъемы
1
2
3
Скорость в бодах
115,200
Длина слова
8 бит
Стоповые биты
1 бит
Четность
Нет
