ND 1200 QUADRA-CHEK
57
1.7
До
п
ус
ки
Применение допусков
Процесс применения допуска одинаков для всех типов
элементов. Чтобы принять допуск:
U
Выделите в списке элемент контура с помощью кнопки СО
СТРЕЛКОЙ ВНИЗ.
U
Нажмите клавишу Softkey ДОПУСК, чтобы отобразить
различные допуски.
U
Нажмите клавишу Softkey соответствующего допуска, например
"Радиальное биение". На экране появится форма с полями для
заполнения номинального значения и допуска.
U
Введите значения в поля и нажмите кнопку FINISH, чтобы
отобразить результаты допуска. Снова нажмите кнопку FINISH
для возвращения к отображению координат.
Если измерения прошли допуск, то возле клавиши Softkey
ДОПУСК отображается галочка. Если же измерения не прошли
допуск, то возле клавиши Softkey ДОПУСК появляется
перечеркнутый круг, а значения на экране имеют только конур.

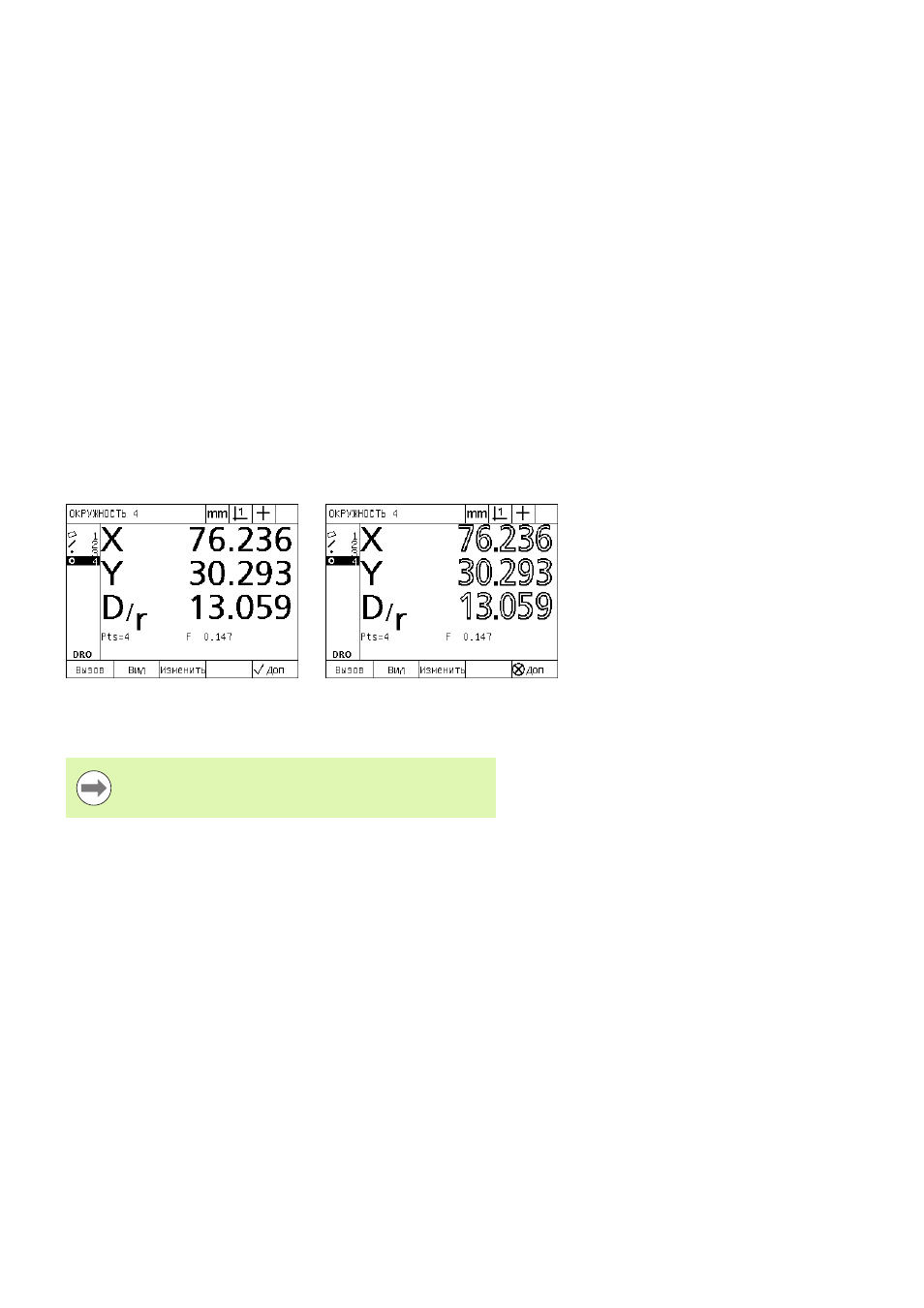

При прохождении допуска возле
клвиди ДОПУСК появляется галочка
Непройденный допуск помечается
перечеркнутым кругом, а значения при
этом имеют только контур
Пример применения допуска приведен на следующей
странице.
