Измерение угла
Для измерения угла необходимы минимум 4 точки,
расположенные по 2 на каждом плече угла. На двух плечах угла
ожет быть измерено до 100 точек. После того, как на каждом из
плечей было измерено минимум по две точки, остальные точки
могут быть распределены по ребрам в любом количестве.
Например, на первом ребре могут быть измерены 4 точки, а на
втором - 8.
U Нажмите кнопку ИЗМЕРЕНИЕ УГЛА. Появится
форма измерения угла. Нажмите кнопку дважды,
чтобы измерить последовательность углов с
помощью ункции автоматического повторения.
U Переместите стол так, чтобы перекрестие
последовательно находилось над двумя
равномерно распределенными на одном плече
точками и нажмите ENTER.
U Для завершения измерения одного плеча нажмите
кнопку Finish.
U Переместите стол так, чтобы перекрестие
последовательно находилось над двумя
равномерно распределенными на другом плече
точками и нажмите ENTER.
U Для завершения измерения нажмите кнопку
FINISH. На экране появятся значения угла и его
вершины. Угол и его плечи добавятся в список
элементов.
U Используйте Softkey ИЗМЕНИТЬ, если Вы хотите
изменить тип угла.
Существуют следующие типы углов:
„ Обычный: угол между двумя прямыми (A1).
„ 360-A1: 360 градусов - обычный угол.
„ 180+A1: 180 градусов + обычный угол.
„ 180-A1: 180 градусов - обычный угол.

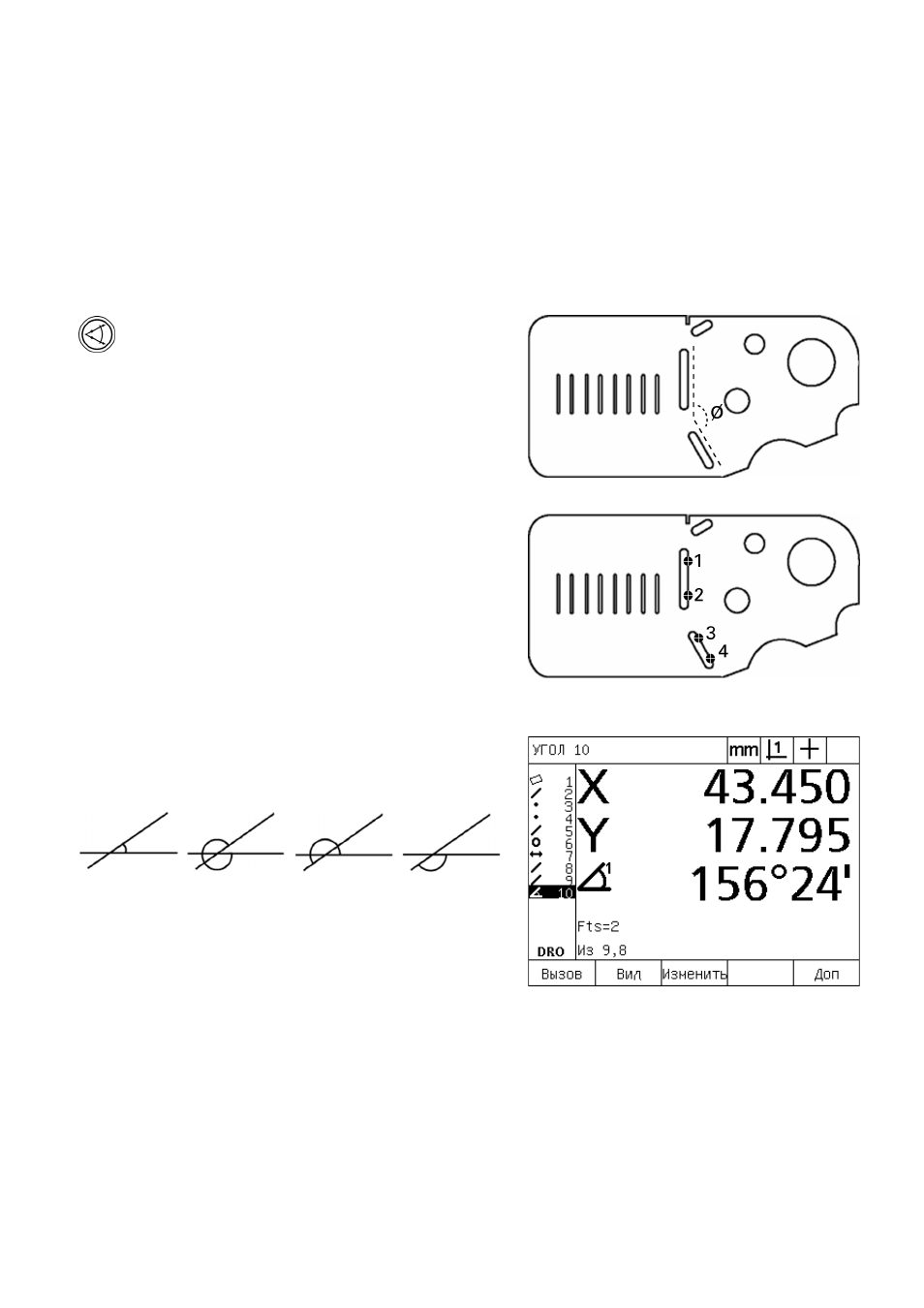

Abb. 1.21Канавки образуют на детали угол (
ø
)
Abb. 1.22Измеряются два плеча одного угла
детали
Abb. 1.23Отображаются угол и вершина угла. Угол
и его плечи добавляются в список
элементов
Обычн. (A1) 360 - A1 180 + A1 180 - A1
