3 настройки программног о обе с пе чения – Инструкция по эксплуатации HEIDENHAIN ND 1200
Страница 106
106
2 Монтаж, настройка и технические характеристики
2.3
Настройки
программног
о
обе
с
пе
чения
Чтобы выполнить сегментную компенсацию линейной
погрешности:
U
Установите перекрестие над нулевой точкой концевой меры и
нажмите кнопку ОСИ, чтобы обнулить ось в нулевой точке
концевой меры;
U
Выделите раздел "Сегм.лин.комп.";
U
Выделите поле выбора "Ось" и выберите желаемую ось;
U
Нажмите поле данных "Смещ.стан.0" и нажмите Softkey
ЗАПОМНИТЬ; Смещение между нулевой точкой привязки
концевой меры и нолем станка введется ND 1200;
U
Выделите поле "Сегмент". В поле "Сегмент" должен стоять ноль
в начале процесса компенсации. Введите ноль в поля "Задано"
и "Получено", чтобы определить нулевой сегмент в качестве
референтного;
U
Расположите перекрестие над концом 1 сегмента концевой
меры, выделите поле "Сегмент" и нажмите Softkey УВЕЛИЧ.,
чтобы увеличить номер сегмента на 1;
U
Выделите поле "Задано" и введите заданное значение в конце
1 сегмента. В данном примере - это значение 1.00000. Вделите
поле "Получено" и нажмите Softkey ЗАПОМНИТЬ. Система
автоматически введет значение, измеренное в конце сегмента.
В данном примере полученное значение на 1 сегменте также
равно 1.00000;
U
Расположите перекрестие над концом 2 сегмента концевой
меры, выделите поле "Сегмент" и нажмите Softkey УВЕЛИЧ.,
чтобы увеличить номер сегмента на 1;
U
Выделите поле "Заданное" и введите заданное значение в
конце 2 сегмента. В данном примере - это значение 2.00000.
Выделите поле "Получено" и нажмите Softkey ЗАПОМНИТЬ.
Система автоматически введет значение, измеренное в конце
сегмента. В данном примере значение, измеренно в конце 2
сегмента, равно 1.98000;
U
Расположите перекрестие над концом 3 сегмента концевой
меры, выделите поле "Сегмент" и нажмите Softkey УВЕЛИЧ.,
чтобы увеличить номер сегмента на 1;

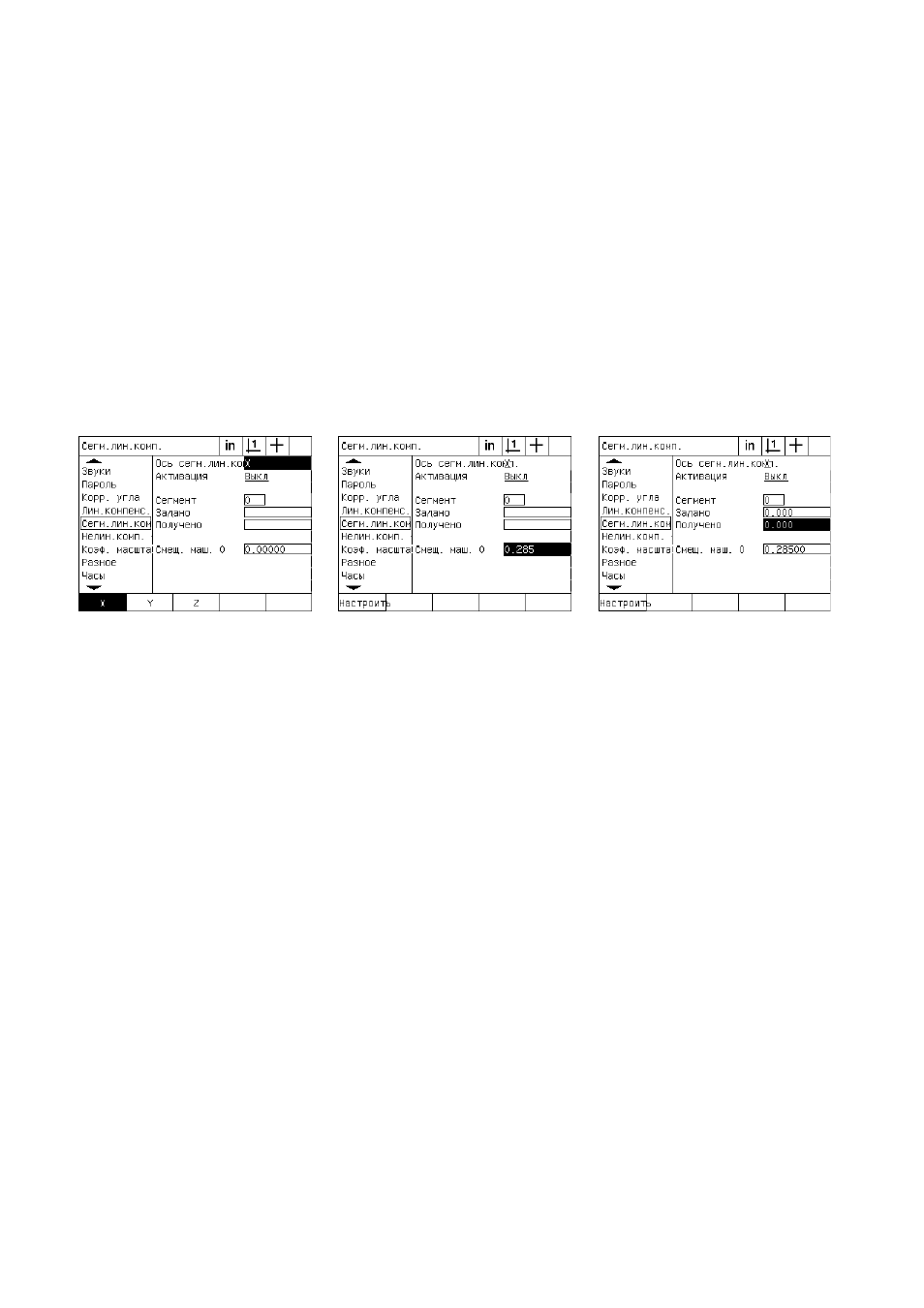

Выбор оси для компенсации
Нажмите кнопку ЗАПОМНИТЬ, чтобы
ввести смещение станочного ноля
Введите ноли в поля нулевого
сегмента Задано и Получено
