ND 1200 QUADRA-CHEK 23
1.2
Ба
зовые
ф
у
нкции
ND 1200
Подменю режима анализа и клавиши Softkey
Отображение анализа элемента контура можно изменить, нажав
на Softkey ВИД, как показано на рисунках справа.
„ Слева список измеренных элементов контура
„ Единицы, измерения, текущая точка привязки и тип щупа в
правом верхнем углу
„ Тип элемента контура и номер выделенного элемента
„ Координаты элемента контура
„ Геометрия и размеры, например, диаметр, длина или угол
„ Количество точек, использованных для определения элемента
контура
„ Погрешность формы
„ Если элементы создавался, то использованные для создания
уже существующие элементы контура
„ При необходимости, отображение того, что элемент контура
уже был определен
„ Количество точек, измеренных для определения элемента
контура

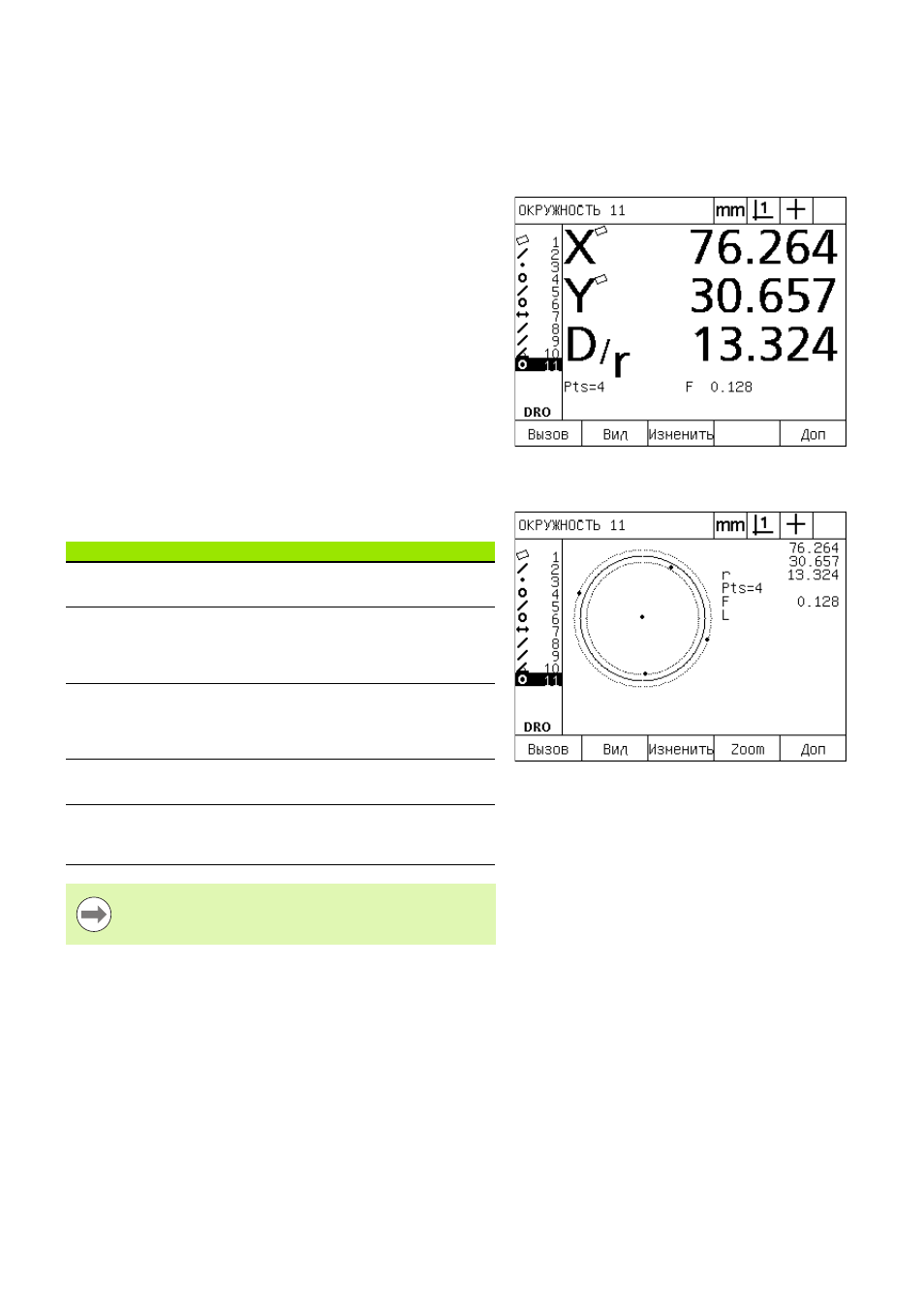

Abb. 1.6 Подменю элемента контура с
отображением значений для этого
элемента
Abb. 1.7 Отображение анализа элементов
контура: точки
SOFTKEY Функция
Вызов Отображение другого элемента из списка,
если введен номер элемента
Просмотр Переключение между стандартным
отображением со значениями по осям и
отображением измеренных для
определения элемента контура точек
Изменить Отображает альтернативный алгоритм
аппроксимации для текущего элемента
контура, такой как, например LSBF (least
squares best fit) и ISO
Масштаб Изменяет масштаб при просмотре
измеренных точек
Допуск Отображает альтернативные допуски,
которые можно применить к текущему
элементу контура
Допуски описываются дальше в этой главе.
