42
1 Управление
1.4
Из
мерение
эл
ем
ен
то
в
ко
н
тур
а
Определение с помощью Measure Magic
Measure Magic анализирует данные элемента контура,
полученные при его измерении, и автоматически определяет тип
элемента. Measure Magic в ND 1200 поддерживает следующие
типы элементов контура:
Точка
Прямая
Окружность
Если при использовании Measure Magic измерено большее
количество точек, чем было необходимо для определения тип
элемента контура, то пользователь может вручную изменить тип
элемента контура, если он был определен неправильно.
Определение элемента с помощью measure magic:
Нажмите кнопку MEASURE MAGIC. Появится
форма "Ощупать элемент". Нажмите кнопку
дважды, чтобы измерить последовательность
элементов с помощью функции автоматического
повторения.
Измерьте точки на выбранном элементе контура и
нажмите кнопку Finish.
Если на экране отобразиться элемент неправильной формы:
Нажмите Softkey ИЗМЕНИТЬ. Над кнопками Softkey
отобразятся другие типы элементов контура.
Нажмите кнопку Softkey, соответствующую правильному
элементу контура. Правильный элемент контура отобразитс в
списке элементов.

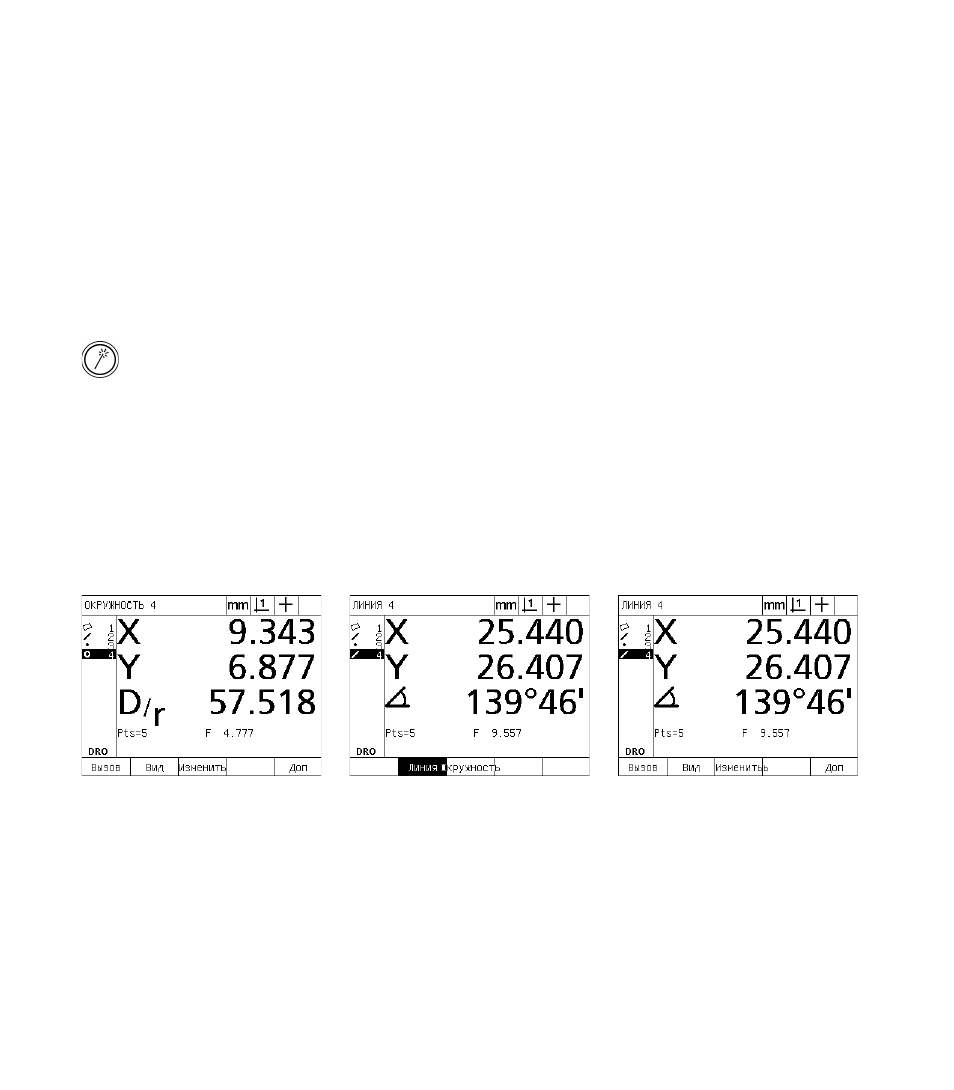

Нажмите Softkey ИЗМЕНИТЬ
Нажмите кнопку Softkey,
соответствующую правильному
элементу контура
Отобразится правльный элемент
контура
