ND 1200 QUADRA-CHEK
109
2.3
Настройки
программног
о
обе
с
пе
чения
U
Выберите раздел "Сегм.лин.комп" и убедитесь в том, что в поле
выбора "Актиация" стоит ВЫКЛ;
U
NLEC невозможно конфигурировать, если эта компенсация уже
активирована. Выберите раздел "Комп.нелин." и убедитесь в
том, что в поле выбора "Комп.нелин." стоит ВЫКЛ;
После того, как все описанные выше шаги были выполнены,
компенсацию нелинейной погрешности можно выполнит двумя
способами:
Путем измерения точек на калибровочной сетке
Путем импорта файла nlec.txt, созданного с использованием
калибровочной сетки ND 1200, ND 1300 или IK 5000
В данном примере компенсации нелинейной погрешности
измеряются девять с помощью калибровочной сетки.
Нельзя выполнять компенсацию нелинейной
погрешности, если уже активирована другая
компенсация.
Убедитесь в том, что во всех полях
стоят 1.000
Сегм.лин.комп. должна быть
выключена
Комп.нелин. должна быть выключена

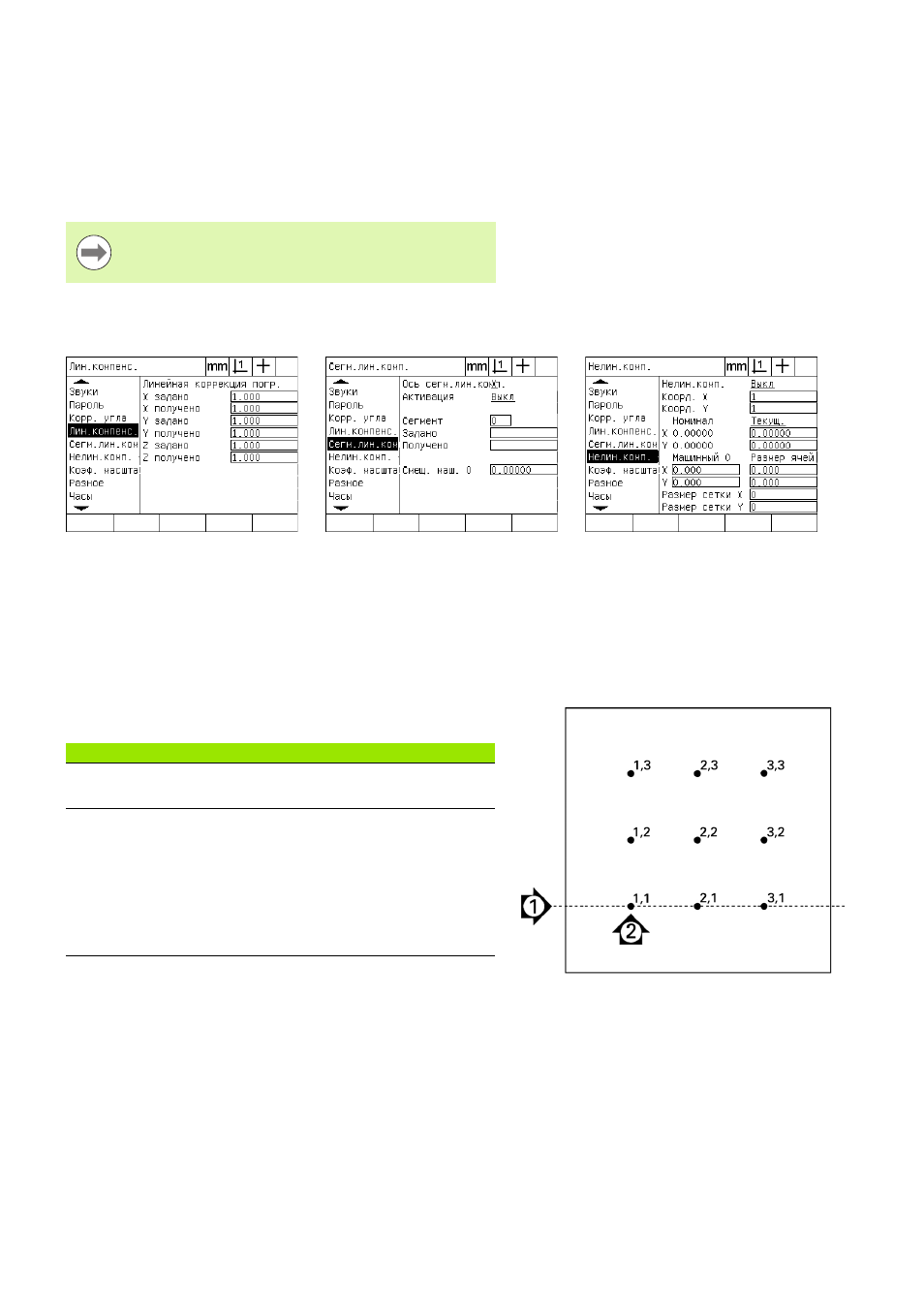

Abb. 2.15Девять точек расположенны на сетке 3 X
3, пронумерованы в плоскости X-Y
Номер стрелки
Пояснение
1: Выравнивание
сетки
Выполняется выравнивание сетки, чтобы
она лежала идеально вдоль оси X.
2: Точка привязки
и узловые точки
сетки
В левом нижнем углу сетки
устанавливается нулевая точка. Она
является первой координатой (X=1,Y=1),
которая бует введена для компенсации.
Другие точки, которые вводятся для
компенсации нелинейной погрешности,
представленные в X,Y-формате (тут от
1,1 до 3,3).
