ND 1200 QUADRA-CHEK
107
2.3
Настройки
программног
о
обе
с
пе
чения
U
Выделите поле "Заданное" и введите заданное значение в
конце 3 сегмента. В данном примере - это значение 3.00000.
Выделите поле "Получено" и нажмите Softkey ЗАПОМНИТЬ.
Система автоматически введет значение, измеренное в конце
сегмента. В данном примере значение, измеренно в конце 3
сегмента, равно 2.98000;
U
Расположите перекрестие над концом 4 сегмента концевой
меры, выделите поле "Сегмент" и нажмите Softkey УВЕЛИЧ.,
чтобы увеличить номер сегмента на 1. В данном примере это
последний сегмент;
U
Выделите поле "Заданное" и введите заданное значение в
конце 4 сегмента. В данном примере - это значение 4.00000.
Выделите поле "Получено" и нажмите Softkey ЗАПОМНИТЬ .
Система автоматически введет значение, измеренное в конце
сегмента. В данном примере значение, измеренно в конце 4
сегмента, равно 4.0000;
U
При необходимости повторите сегментную компенсацию для
других осей.
U
Когда данные компенсации введены для всех желаемых осей,
выделите для каждой оси поле "Активация" и нажмите Softkey
ВКЛ, чтобы активировать сегментную компенсацию для всех
осей;
U
Нажмите кнопку FINISH, чтобы сохранить параметры и
вернуться в меню НАСТРОЙКИ.

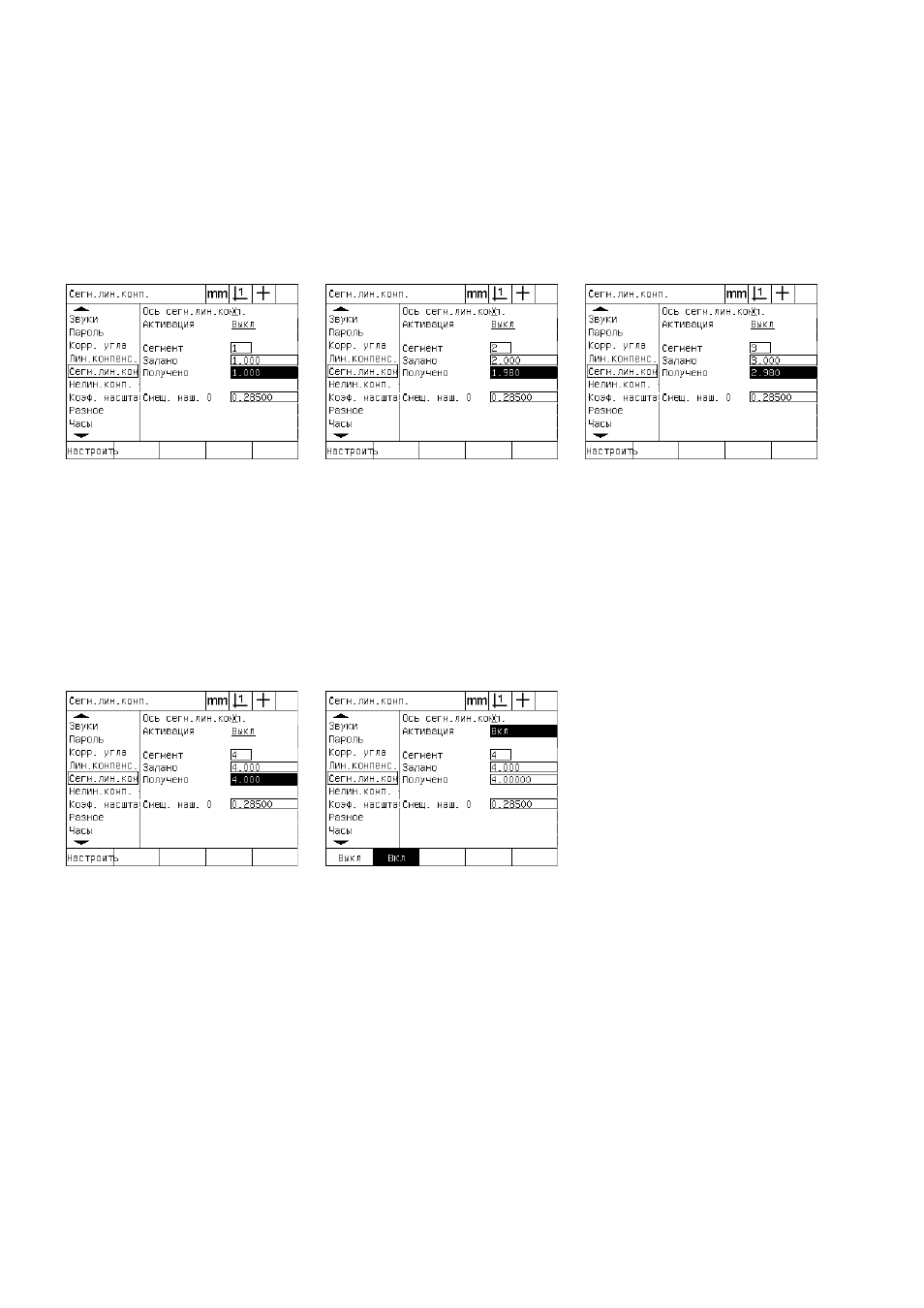

Введено заданное значение и нажата
Softkey ЗАПОМНИТЬ для сегмента 1
Введено заданное значение и нажата
Softkey ЗАПОМНИТЬ для сегмента 2
Введено заданное значение и нажата
Softkey ЗАПОМНИТЬ для сегмента 3
Введено заданное значение и нажата
Softkey ЗАПОМНИТЬ для сегмента 4
Нажмите Softkey ВКЛ, когда
компенсация была выполнена для
всех желаемых осей
