1 Управление
1.4
Из
мерение
эл
ем
ен
то
в
ко
н
тур
а
Измерение окружности
Для измерения окружности необходимы минимум 3 точки. Можно
определить максимум 100 точек, которые обрабатывются
методом наилучшей подгонки для определения окружности.
U
Нажмите кнопку ИЗМЕРЕНИЕ ОКРУЖНОСТИ.
Появится форма измерения окружности. Нажмите
кнопку дважды, чтобы измерить
последовательность окружностей с помощью
функции автоматического повторения.
U
Переместите стол так, чтобы перекрестие
находилось над точкой, лежащей на окружности, и
нажмите ENTER.
U
Переместите стол так, чтобы перекрестие
последовательно находилось над двумя другими
равномерно распределенными по окружности
точками и нажмите ENTER.
U
Для завершения измерения нажмите кнопку
FINISH. Координаты окружности и ее радиус
отобразятся на экране и элемент контура
"окружность" добавится в список элементов.
U
Нажмите клавишу Softkey ОСЬ Р/Д для
переключения между отображением радиуса и
диаметра.
U
Используйте Softkey ИЗМЕНИТЬ, если Вы хотите
изменить алгоритм наилучшей подгонки для
окружности.
Существуют следующие алгоритмы аппроксимации для
окружности:
LSBF (метод наименьших квадратов): метод основан на
уменьшении суммы квадратических отклонений от формы.
ISO: алгоритм основан на уменьшении погрешности формы.
Макс.: предлагает наибольшую окружность.
Мин.: предлагает наименьшую окружность.

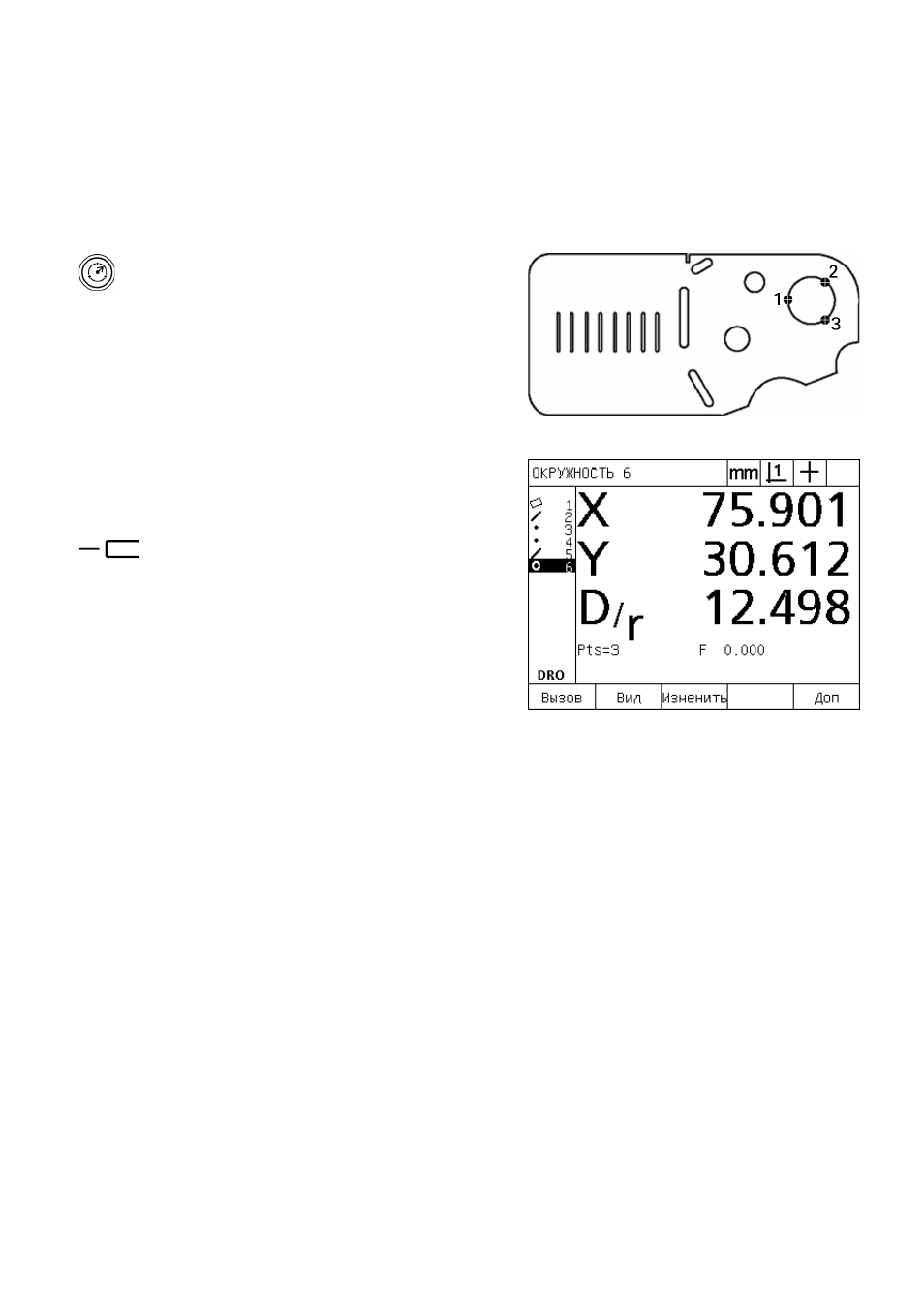

Abb. 1.17Измерение окружности детали
Abb. 1.18Координаты окружности и диаметр
отображаются и элемент контура
"прямая" добавляется в список
элементов
