ND 1200 QUADRA-CHEK 43
1.4
Из
мерение
эл
ем
ен
то
в
ко
н
тур
а
Измерение элементов контура
С помощью ND 1200 можно измерять точки, прямые, окружности,
отрезки и углы. Для измерения элемента контура по
произвольному количеству точек (Смотри "Выбор желаемого
количества точек" на странице 33):
U Нажмите кнопку ИЗМЕРЕНИЕ желаемого элемента контура
U Измерьте необходимые точки
U Нажмите кнопку FINISH
Автоповторение
Используйте автоповторение для измерения нескольких
однотипных элементов контура (таких как последоватеьность
окружностей). Дважды нажмите кнопку ИЗМЕРЕНИЕ для
желаемого элемента контура, чтобы активировать функцию
автоповторения. Например, нажмите ИЗМЕРЕНИЕ
ОКРУЖНОСТИ дважды, чтобы измерить последовательность
окружностей. Если активировано автоповторение форма
"Измерить элемент" изменится на "Измерить элементы".
Например, форма "Измерить окружность" меняется на "Измерить
окружности", как показано ниже.
Используйте автоповторение и заданное количество точек
для ускорения многократных измерений. Например, при измере-
нии двенадцати окружностей нужно нажимать кнопку ИЗМЕРЕ-
НИЕ ОКРУЖНОСТИ перед каждым элементом и кнопку FINISH
после каждого измерения. При использовании автоповторения
кнопку ИЗМЕРЕНИЕ ОКРУЖНОСТИ необходимо нажать дважды
перед началом измерения и один раз кнопку FINISH после того,
как все 12 окружностей были измерены. При нажатии кнопки
FINISH автоповторение отключается.

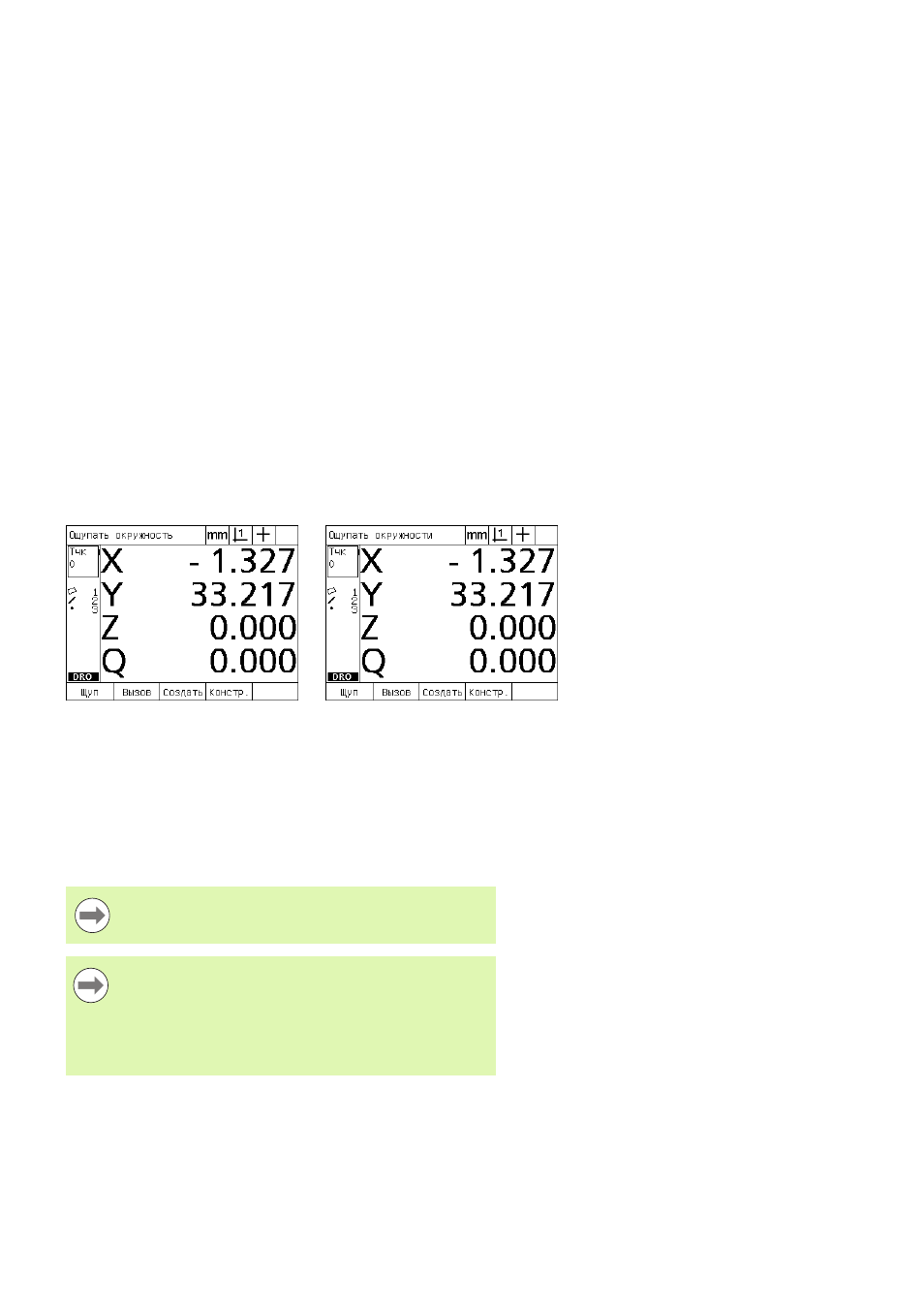

Форма измерения окружности Форма измерения окружностей
На следующих страницах приведены примеры
измерений с использованим перекрестия и двухмерной
демо-детали, которая есть во всех ND 1200.
Примеры показывают определение и измерение эле-
ментов контура с помощью заданного минимального
количеств точек, необходимого для конкретного эле-
мента контура. Количество необходимых для каждого
типа элемента точек может быть изменено в Menu/
Настройки/Измерения (смотри 2 главу: Монтаж,
настройка и технические характерстики).
