Описание кнопок передней панели – Инструкция по эксплуатации HEIDENHAIN ND 1200
Страница 18
18
1 Управление
1.2
Ба
зовые
ф
у
нкции
ND 1200
Описание кнопок передней панели
На последующих страницах описаны функции кнопок
ИЗМЕРЕНИЕ, КОМАНДЫ, РЕЖИМ РАБОТЫ, ОСЬ, БЫСТРЫЙ
ДОСТУП, ПОСЛАТЬ, LCD ВКЛ/ВЫКЛ и кнопка МЕНЮ. Также в
данной главе описаны функции многофункциональных клавиш
Softkey.

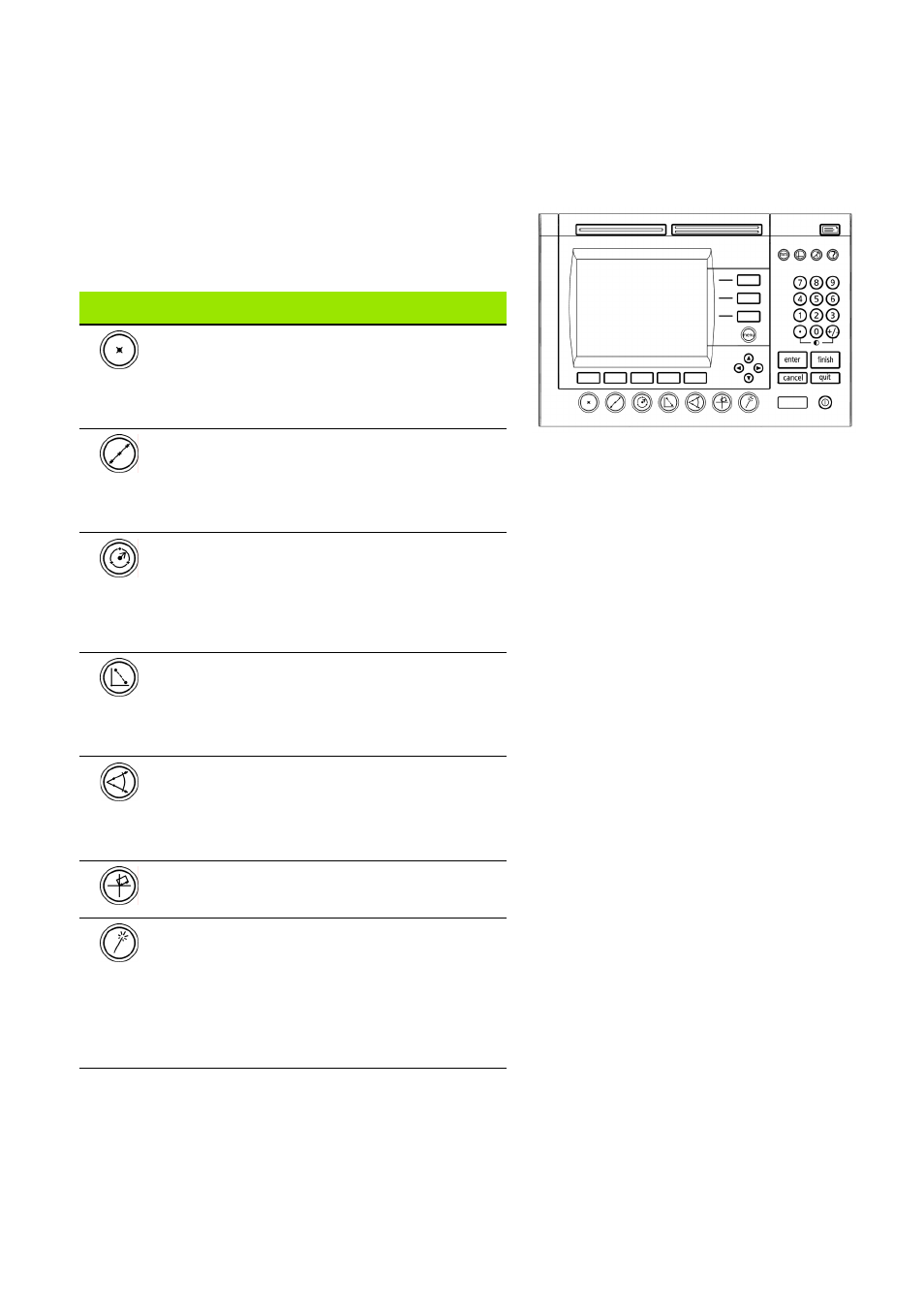

Abb. 1.4 Кнопки передней панели ND 1200
Кнопки
ИЗМЕРЕНИЙ
Функция
Измерение точки: нажмите кнопку с
ТОЧКОЙ один раз, чтобы измерить одну
точку; два раза, чтобы с помощью функции
автоповторения измерить несколько точек.
Для измерения точки необходима минимум
одна точка.
Измерение прямой: нажмите кнопку с
ПРЯМОЙ один раз, чтобы измерить
прямую; два раза, чтобы с помощью
функции автоповторения измерить
несколько прямых. Для измерения прямой
необходимы минимум две точки.
Измерение окружности: нажмите кнопку с
ОКРУЖНОСТЬЮ один раз, чтобы измерить
окружность; два раза, чтобы с помощью
функции автоповторения измерить
несколько окружностей. Для измерения
окружности необходимы минимум три
точки.
Измерение отрезка: нажмите кнопку с
ОТРЕЗКОМ один раз, чтобы измерить
отрезок; два раза, чтобы с помощью
функции автоповторения измерить
несколько отрезков. Для измерения отрезка
необходимы минимум две точки.
Измерение угла: нажмите кнопку с УГЛОМ
один раз, чтобы измерить угол; два раза,
чтобы с помощью функции автоповторения
измерить несколько углов. Измерьте
минимум по две точки и нажмите ENTER на
каждой стороне угла.
Компенсация разворота: нажмите кнопку
с РАЗВОРОТОМ, чтобы скомпенсировать
разворот детали по главной оси.
Использование Measure Magic: нажмите
кнопку с ВОЛШЕБНОЙ ПАЛОЧКОЙ, чтобы
измерить геометрический элемент
автоматически; нажмите два раза, чтобы
измерить несколько однотипых элементов.
Измерьте необходимые точки и нажмите
кнопку FINISH; Measure Magic
проанализирует данные и определит тип
элемента.
