ND 1200 QUADRA-CHEK
85
2.2
Монтаж
Подключение опционального ножного
переключателя или пульта
Ножной переключатель и удаленный пуль управления
подключаются к разъему RJ-45 на боковой стороне ND 1200.
Чаще используется только ножной переключатель или только
пульт. Однако, оба прибора могут быть подключены
одновременно через разветвитель RJ-45.
RJ-45 разъем и разветвитель показаны здесь:
Ножной переключатель и пульт управления могут использоваться
по отдельности или вместе:
Ножной переключатель
Ножной переключатель и пульт
При подключении ножного переключателя и пульта управления
через разветвитель RJ-45 все функции каждого прибора
сохраняются. Однако, переключатель разделяет связь горячих
клавиш с цифрами 7 и 8 на пульте управления. результате чего
функции, назначенные двум переключающим контактам, будут
также назначены кнопкам 7 и 8 на ульте управления.
Чтобы подключить ножной переключатель или пульт:
U
Убедитесь в том, что питание ND 1200 выключено;
U
Вставьте разветвитель RJ-45 в разъем RJ-45 на УЦИ, если
будут использоваться оба прибора;
U
Подключите оба прибора к разветвителю RJ-45 или напрямую к
разъему RJ-45 на ND 1200, если будет использоваться только
один из них.

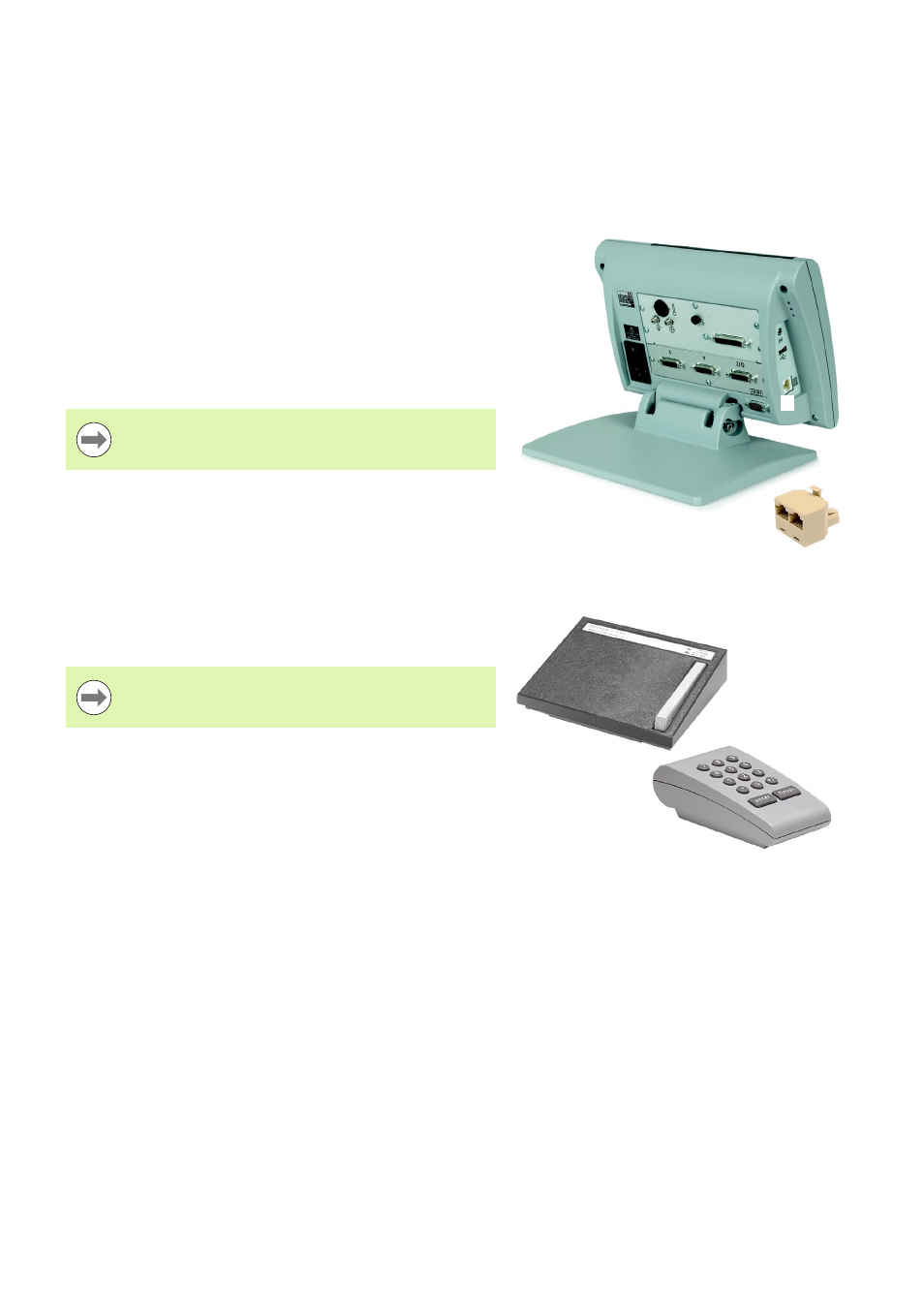

Abb. 2.7 RJ-45-разъем и RJ-45 разветвитель
Abb. 2.8 Опциональный ножной переключатель и
пульт
1
2
1
RJ-45-разъем
2
RJ-45 разветвитель
RJ-45 разветвители доступны в большинстве
магазинов электроники.
Горячие клавиши описываются далее в этой главе в
разделе Настройки ПО/Горячие клавиши Смотри
