40
1 Управление
1.4
Из
мерение
эл
ем
ен
то
в
ко
н
тур
а
1.4 Измерение элементов
контура
Элементы контура
Элементы контура измеряются по точкам, которые
характеризируют их геометрические размеры. Например, при
имерении нескольких точек, лежащих на окружности,
геометрическая форма круга представляется цифрами и
граически. В данном руководстве измеренная геометрическая
форма называется элементом контура и с помощью клавиши
Softkey ПРОСМОТР ее можно отобразить графически или в
цифровых значениях. Существует несколько типов элементов
контура, при чем все они отличаются друг от друга размерными
данными. Например, окружность имеет центр и радиус, точка -
координаты, а угол - градус угла.
Список элементов
Каждый элемент добавляется в список элементов после того, как
он был измерен. Список элементов отображается в режиме
текущих координат и в режиме измерения слева на экране и
показывает все измеренные элементы конура. Каждый элемент
обозначен порядковым номером и иконкой, показывающей его
форму (например, окружность, рямая и т.д.). В списке можно
сохранять до 100 элементов. Нажмите клавишу СО СТРЕЛКОЙ
ВВЕРХ для просмотра всего списка. Выделите желаемый
элемент, чтобы его вызвать, напечатать или послать его данные
на ПК или USB-накопитель. Выберите элементы контура из
списка, чтобы построить новые элементы. Элемент можно
удалить, нажав кнопку CANCEL или кнопку LCD ВКЛ/ВЫКЛ. В
общем случае пользователь должен удалить все старые
элементы контура, точки привязки, компенсации разворота
детали перед началом нового измерения.

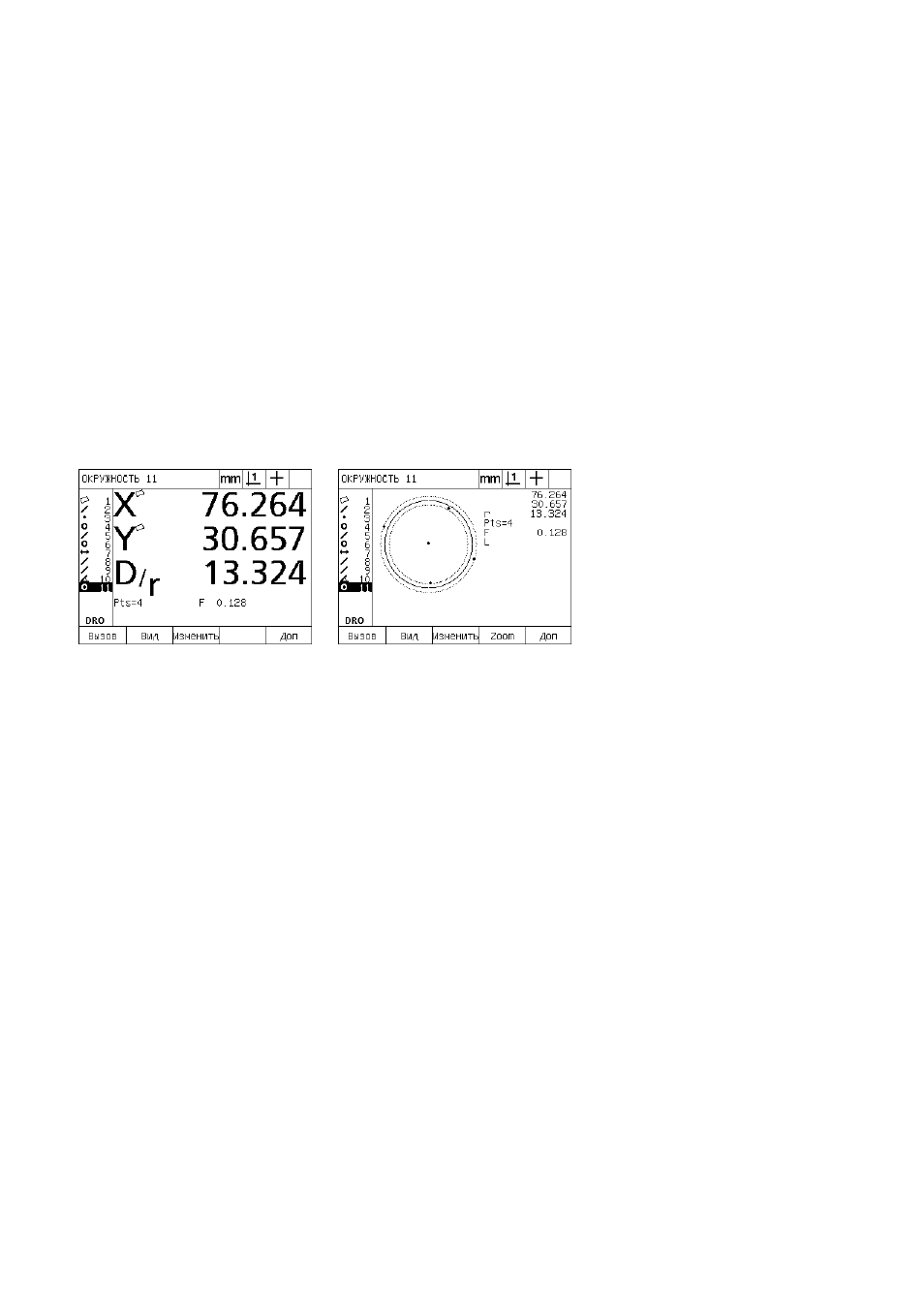

Отображение элемента цифрами
Отображение элемента графически
