1 Управление
1.2
Ба
зовые
ф
у
нкции
ND 1200
Режим измерения элементов контура и клавиши Softkey
Подменю измерения элемента контура отображается после
запуска измерения с помощью кнопки ИЗМЕРЕНИЯ и содержит
следующую информацию:
Слева список измеренных элементов контура
Единицы, измерения, текущая точка привязки и тип щупа в
правом верхнем углу
Тип измеряемого элемента контура и количество измеряемых
точек
Текущее положение всех осей

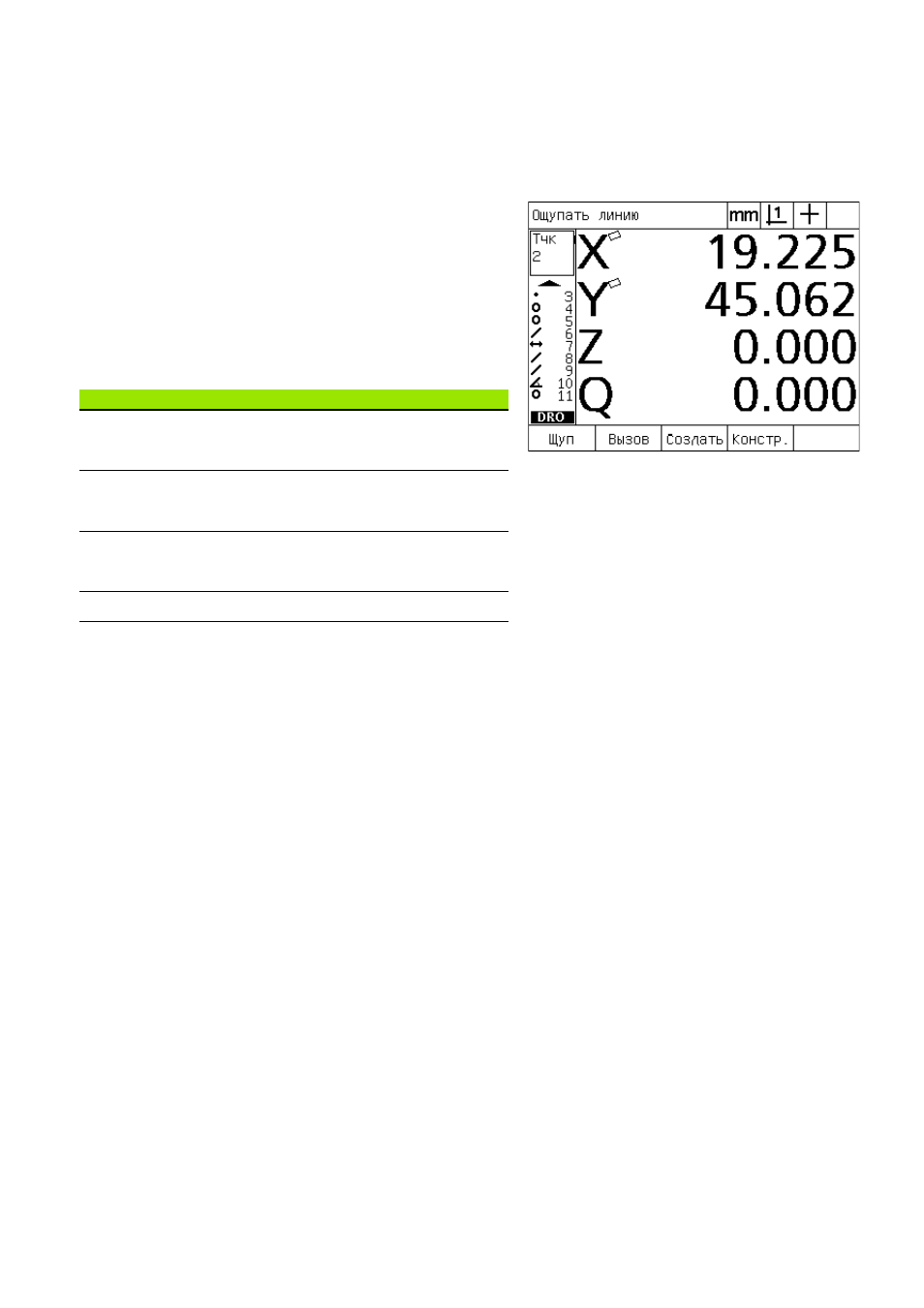

Abb. 1.8 Подменю измерения элемента контура с
данными о типе элемента и измеренных
точках
SOFTKEY
Функция
Щуп
Переключение между перекрестием и
оптическим кромочным щупом (только для
опции оптического распознавания кромок)
Вызов
Вызов первого элемента контура,
использованного для создания нового
контура
Создать
Отображение полей, в которые вводятся
данные для определения определенного
типа элемента контура
Констр.
Запуск построения нового контура
