ND 1200 QUADRA-CHEK
45
1.4
Из
мерение
эл
ем
ен
то
в
ко
н
тур
а
Измерение прямой
Для измерения прямой необходимы минимум 2 точки. Можно
определить максимум 100 точек, которые обрабатываютс
методом наилучшей подгонки для определения прямой.
U
Нажмите кнопку ИЗМЕРЕНИЕ ПРЯМОЙ. Появится
форма измерения прямой. Нажмите кнопку
дважды, чтобы измерить последовательность
прямых с помощью функции автоматического
повторения.
U
Переместите стол так, чтобы перекрестие
находилось над конечной точкой прямой и
нажмите ENTER.
U
Переместите стол так, чтобы перекрестие
находилось над другой конечной точкой прямой и
нажмите ENTER.
U
Для завершения измерения нажмите кнопку
FINISH. Координаты прямой и угол отобразятся на
экране и элемент контура "прямая" добавится в
список элементов.
U
Используйте Softkey ИЗМЕНИТЬ, если Вы хотите
изменить алгоритм наилучшей подгонки для
прямой.
Существуют следующие алгоритмы наилучшей подгонки для
прямой:
LSBF (метод наименьших квадратов): метод основан на
уменьшении суммы квадратических отклонений от формы.
ISO: алгоритм основан на уменьшении погрешности формы.

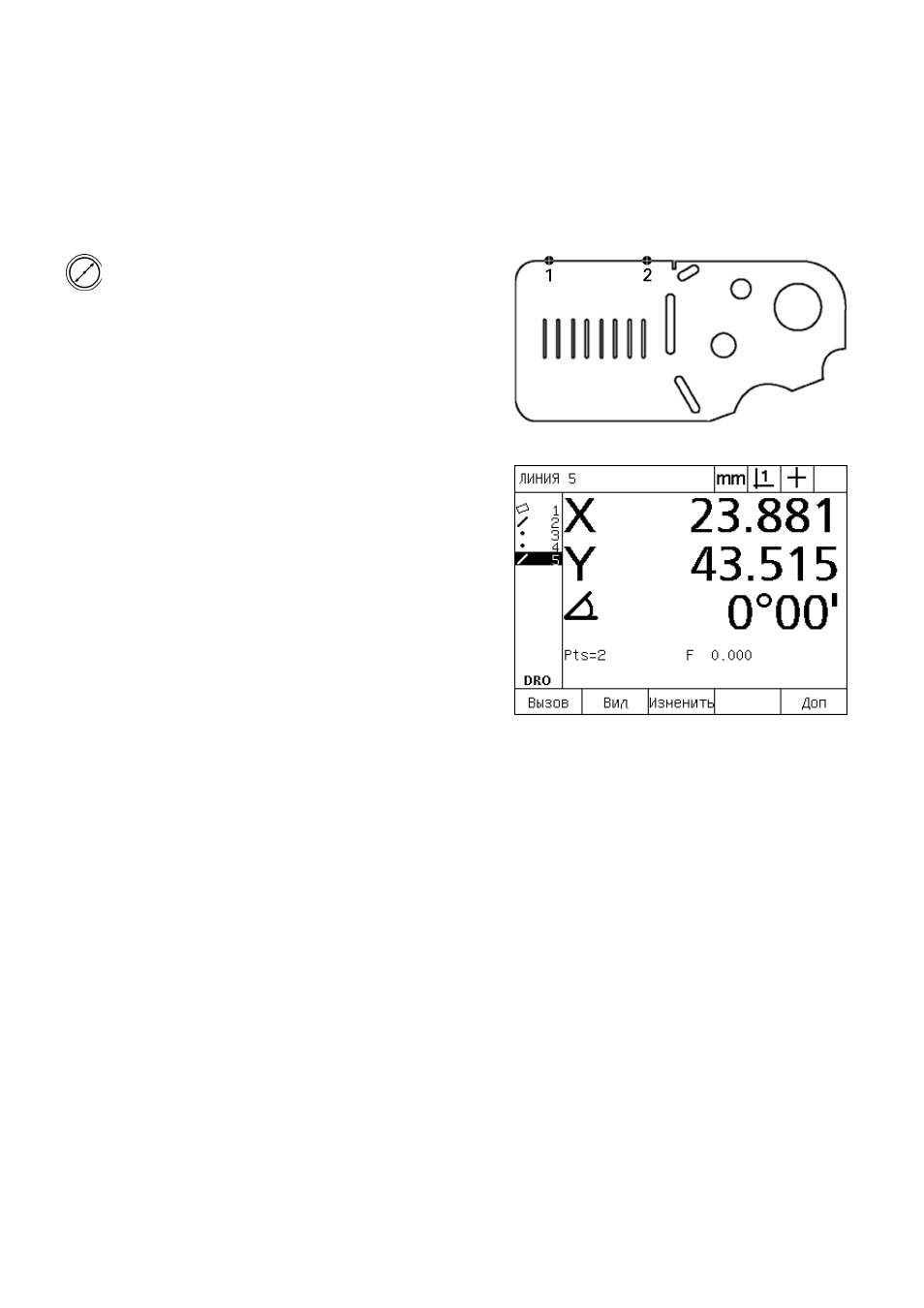

Abb. 1.15Измерение прямой детали
Abb. 1.16Координаты прямой и угол отображаются
и элемент контура "прямая" добавляется
в список элементов
