Измерение точки, 4 из мерение эл ем ен то в ко н тур а – Инструкция по эксплуатации HEIDENHAIN ND 1200
Страница 44
44
1 Управление
1.4
Из
мерение
эл
ем
ен
то
в
ко
н
тур
а
Измерение точки
Точка является самым простым элементом для измерения. Для
определения положения точки требуется только одна координата.
Можно определить максимум 100 точек, среднее значение
которых используется системой для измерения одной точки.
U
Нажмите кнопку ИЗМЕРЕНИЕ ТОЧКИ. Появится
форма измерения точки. Нажмите кнопку дважды,
чтобы измерить последовательность точек с
помощью функции автоматического повторения.
U
Переместите стол так, чтобы перекрестие
находилось над желаемой точкой и нажмите
ENTER.
U
Для завершения измерения нажмите кнопку
FINISH. Координаты точки отобразятся на экране
и элемент контура "точка" добавляется в список
элементов.

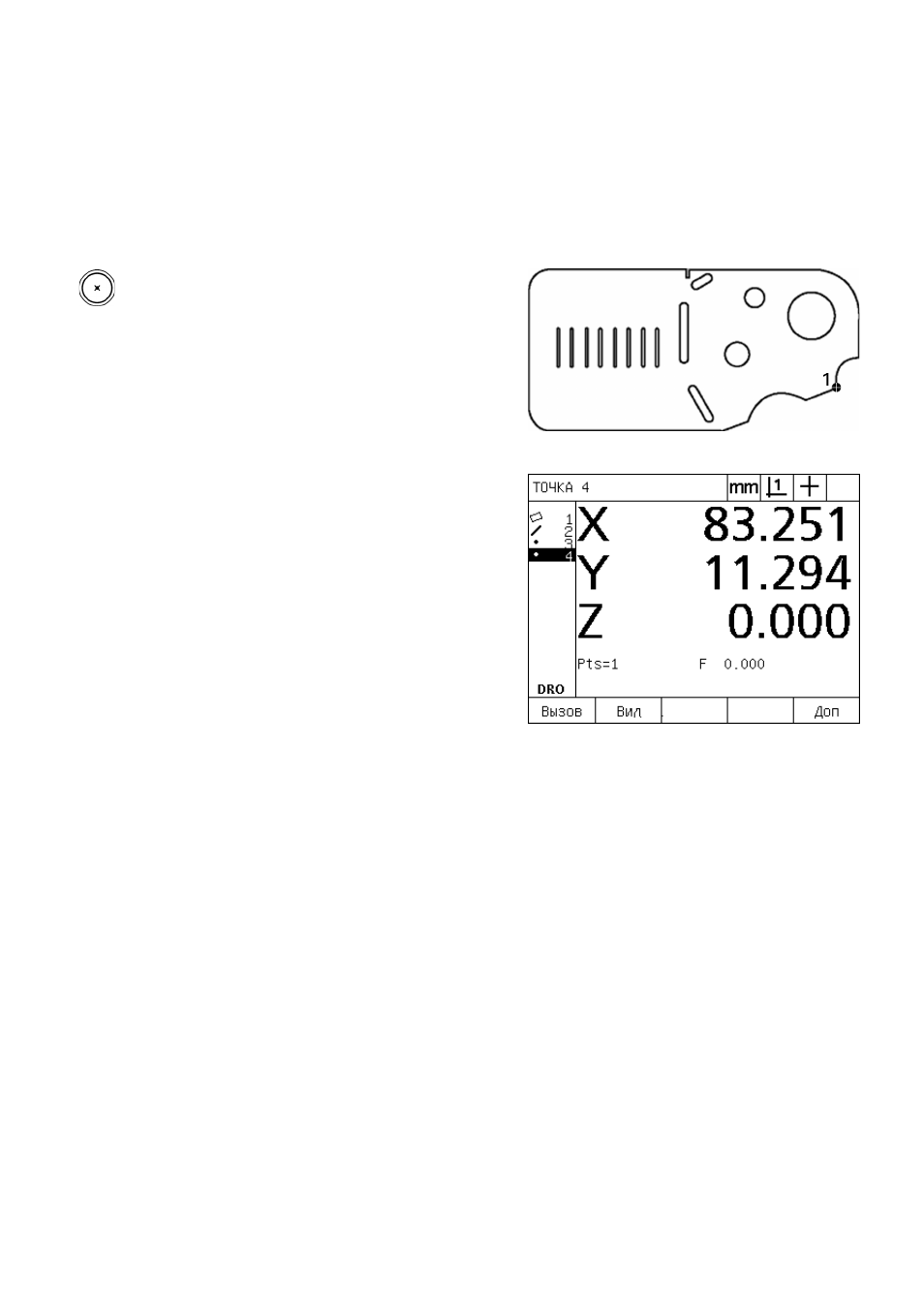

Abb. 1.13Точка на детали определена
Abb. 1.14Координаты точки отображаются и
элемент контура "точка" добавляется в
список элементов
